Remplacement des composants de la souRce de couRant
9-60
powermax
105 Manuel de service

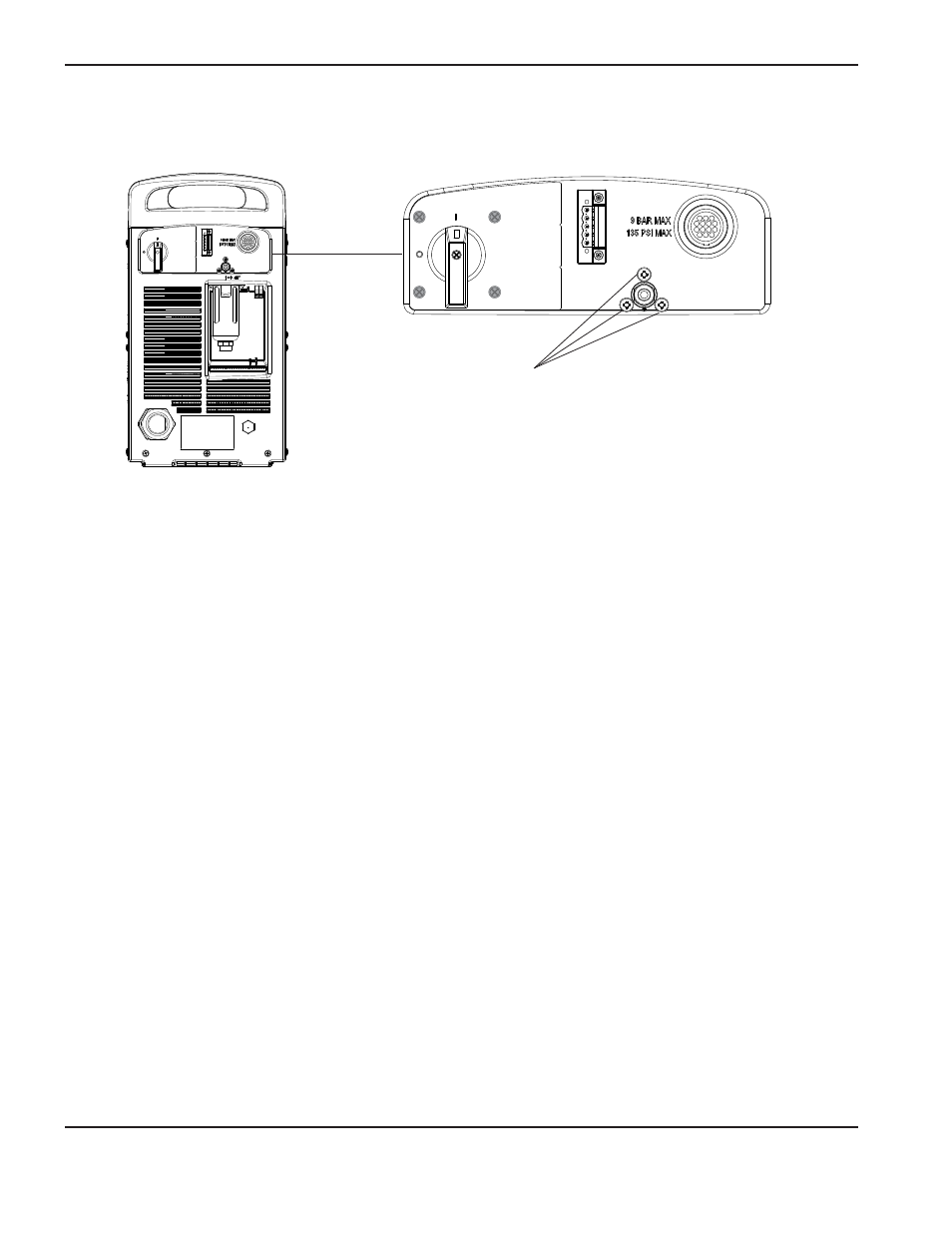

7. Retirer les trois vis de montage fixant le collet du tuyau de gaz sur le panneau arrière.
Vis de montage
8. Déposer le sous-ensemble du filtre à air de la source de courant.
9. Déposer la cuve du filtre, l’écrou de retenue et la cartouche filtrante du sous-ensemble de filtre à air neuf.
10. Positionner le sous-ensemble du filtre à air neuf dans la source de courant.
11. Serrer les trois vis de montage dans le panneau d’extrémité arrière à 23 kg cm.
12. Appliquer du mastic pour joints filetés aux filetages du tuyau de gaz et serrer le raccord du tuyau de gaz dans
le panneau d’extrémité arrière.
13. Aligner l’extrémité du tuyau de gaz avec le raccord instantané et pousser délicatement le haut du panneau arrière
vers la source de courant jusqu’à ce que le tuyau de gaz soit bien en place.
14. Attacher le(s) fil(s) de terre au boîtier du filtre à air en serrant les vis du fil de terre à 11,5 kg cm.
15. Connecter les bornes de fil sur le dessus du pressostat (fil blanc le plus près du panneau central).
16. Installer la cartouche filtrante, l’écrou de retenue et la cuve de filtre. Se reporter à la section « Remplacement de la
