Remplacement des composants de la toRche
10-20
powermax
105 Manuel de service
Démontage du boîtier du raccord rapide
1. Retirer les quatre vis de la partie du bas de l’enveloppe à l’aide d’un tournevis TORX T10 ou d’un tournevis à tête
plate.
2. Retirer les deux moitiés de coque.
3. Retirer le verrou en utilisant un tournevis à tête plate pour pousser fermement sur l’onglet du verrou en poussant
la languette vers le faisceau.
4. Retirer le ressort du boîtier du raccord rapide.

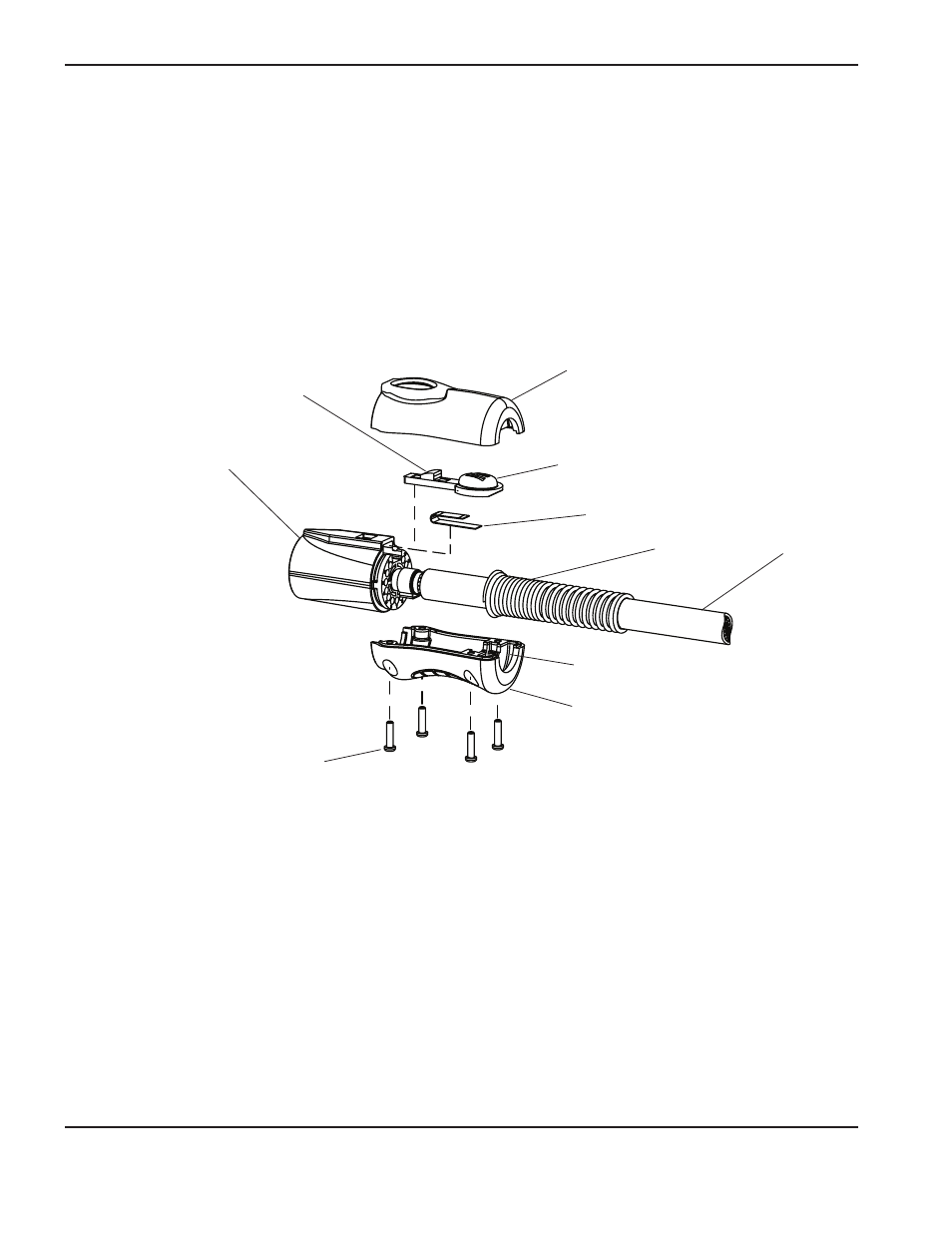

Quatre vis
Ressort
Partie inférieure de la demi coque
Verrou
Partie supérieure de la
demi coque
Faisceau
de torche
Boîtier du raccord rapide
Serre-câble
Encoche du serre-câble
Onglet du verrou
Montage du boîtier du raccord rapide
1. Placer le nouveau verrou dans le boîtier du raccord rapide.
2. Soutenir l’extrémité du fixateur et insérer le nouveau ressort sous le verrou.
3. Utiliser un tournevis à tête plate pour pousser le ressort dans la cavité jusqu’à ce qu’il se clipse à sa place.
4. Installer les nouvelles moitiés de coque dans le faisceau de torche, en vous assurant que le serre-câble s’ajuste
à l’encoche de la coquille et que les fils ne sont pas coincés ou qu’ils n’entravent pas le verrou.
5. Utiliser un tournevis TORX T10 ou un tournevis à tête plate pour serrer les quatre vis.
