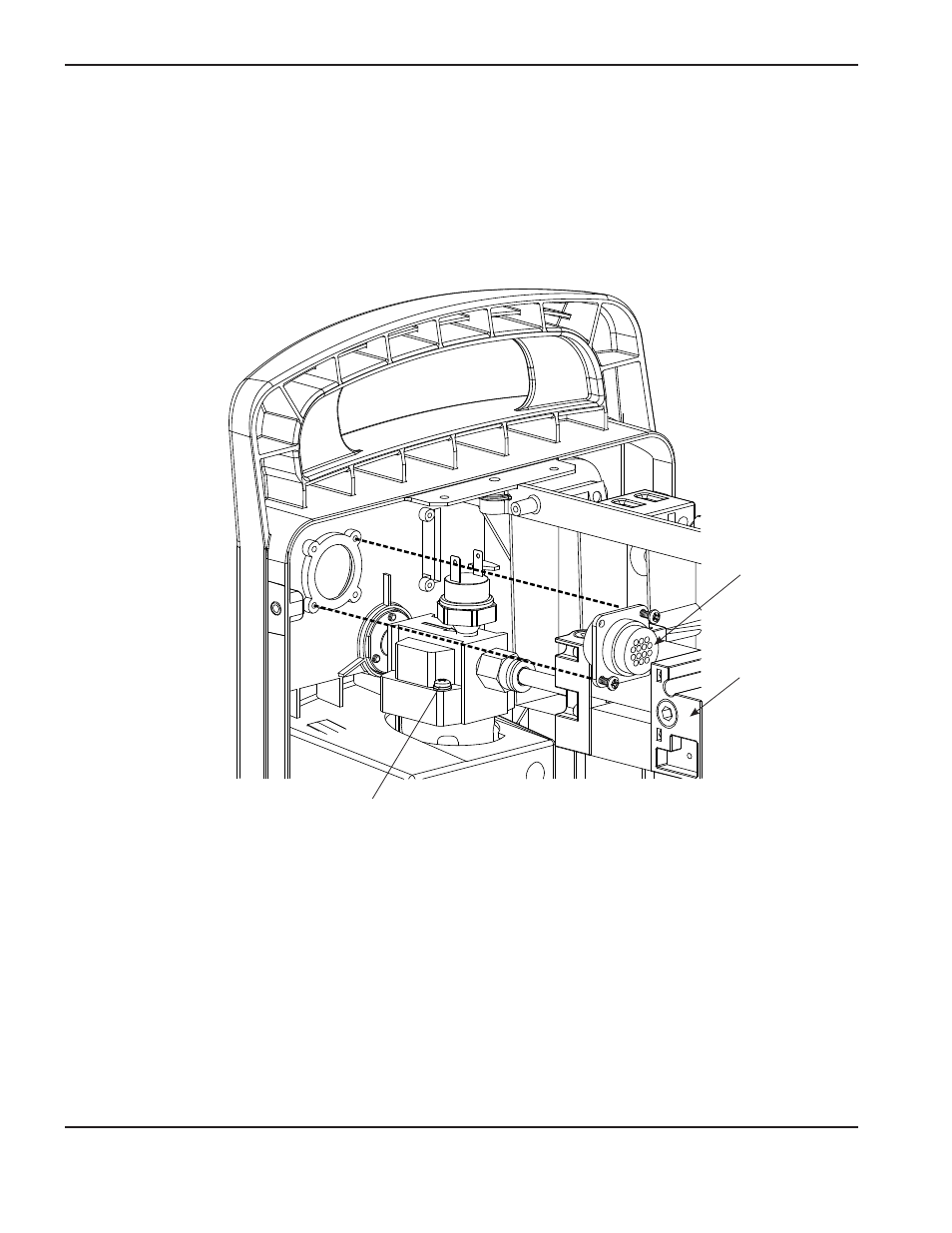

3. Acheminer le port CPC et les câbles reliés au-dessus de l’électrovanne et au-dessus de l’ouverture du port CPC
sur le panneau arrière de la source de courant.
4. Insérer le port CPC dans l’ouverture du port CPC de l’intérieur de la source de courant. S’assurer de placer le port
avec le fil de terre vert/jaune au bas du port.
5. Fixer le port CPC en serrant deux des vis fournies à un couple de 11,5 kg cm. Deux vis suffisent si elles sont
insérées à des coins opposés du port CPC.
6. Sécuriser le fil de terre vert/jaune (du port CPC) au boîtier du filtre du gaz, en utilisant la même vis qui maintient
le gros fil de terre au panneau central. Serrer la vis du fil de terre à un couple de 17,3 kg cm.
Vis du fil de terre
Électrovanne
Port CPC
