Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-87
Installation du raccord du serre-câble

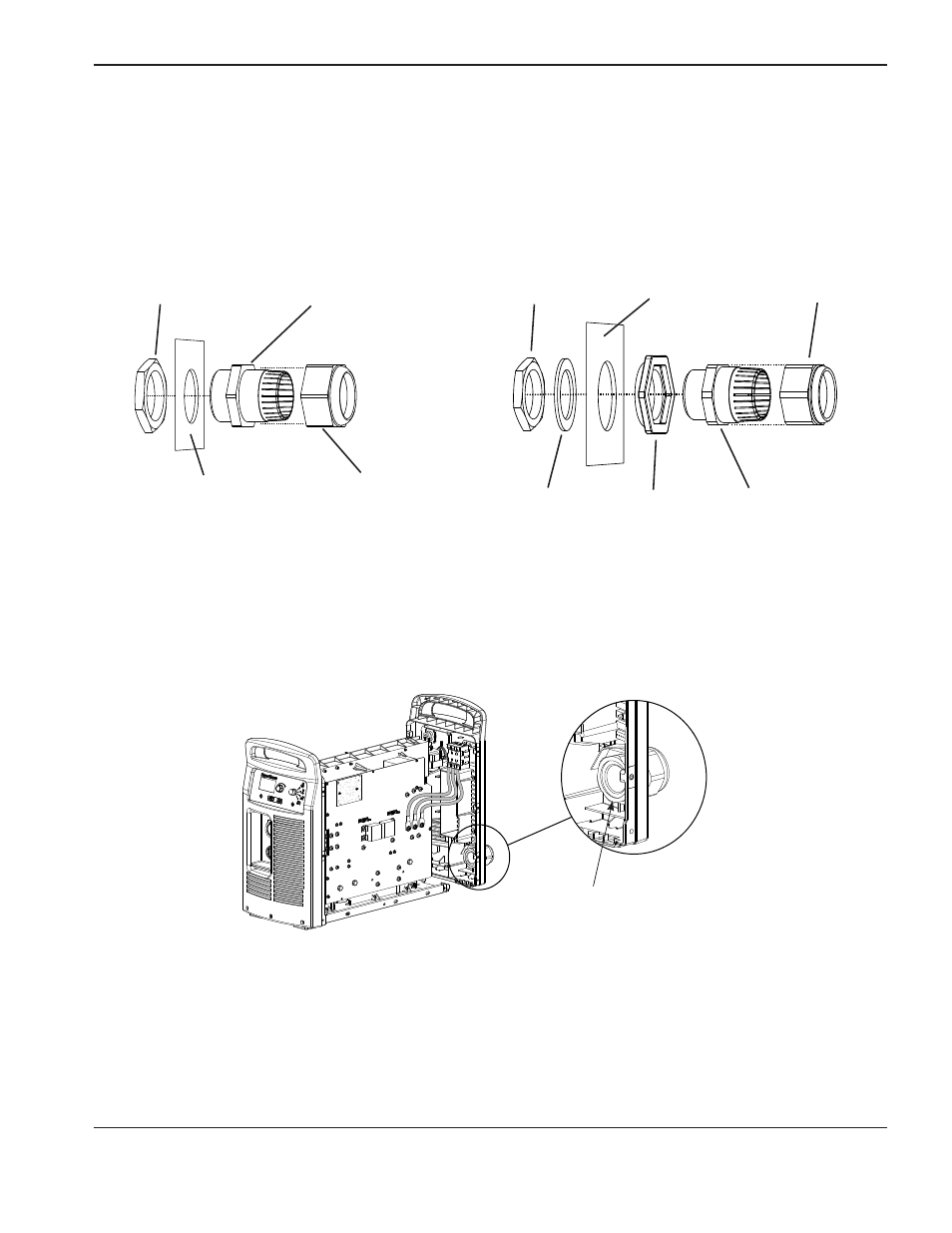

1. Installer les pièces du raccord du serre-câble en se référant à la figure applicable ci-dessous.
Écrou de retenue
du serre-câble
Serre-câble
Panneau arrière
de la source
de courant
Rondelle
en aluminium
Adaptateur pour
serre-câble
Écrou du serre-câble à l’intérieur
de la source de courant
Écrou de retenue
du serre-câble
Serre-câble
Panneau arrière de la
source de courant
Écrou du serre-câble à l’intérieur
de la source de courant
200 – 600 V CSA, 230 – 400 V CE,
380 V CCC/230 – 400 V CE
Serre-câble
380 V CCC et 400 V CE
Serre-câble
Écrou du serre-câble à l’intérieur
de la source de courant
2. Serrer l’écrou du serre-câble pour sécuriser le connecteur du serre-câble à la source de courant.
