Dépannage et tests système
8-14
powermax
105 Manuel de service

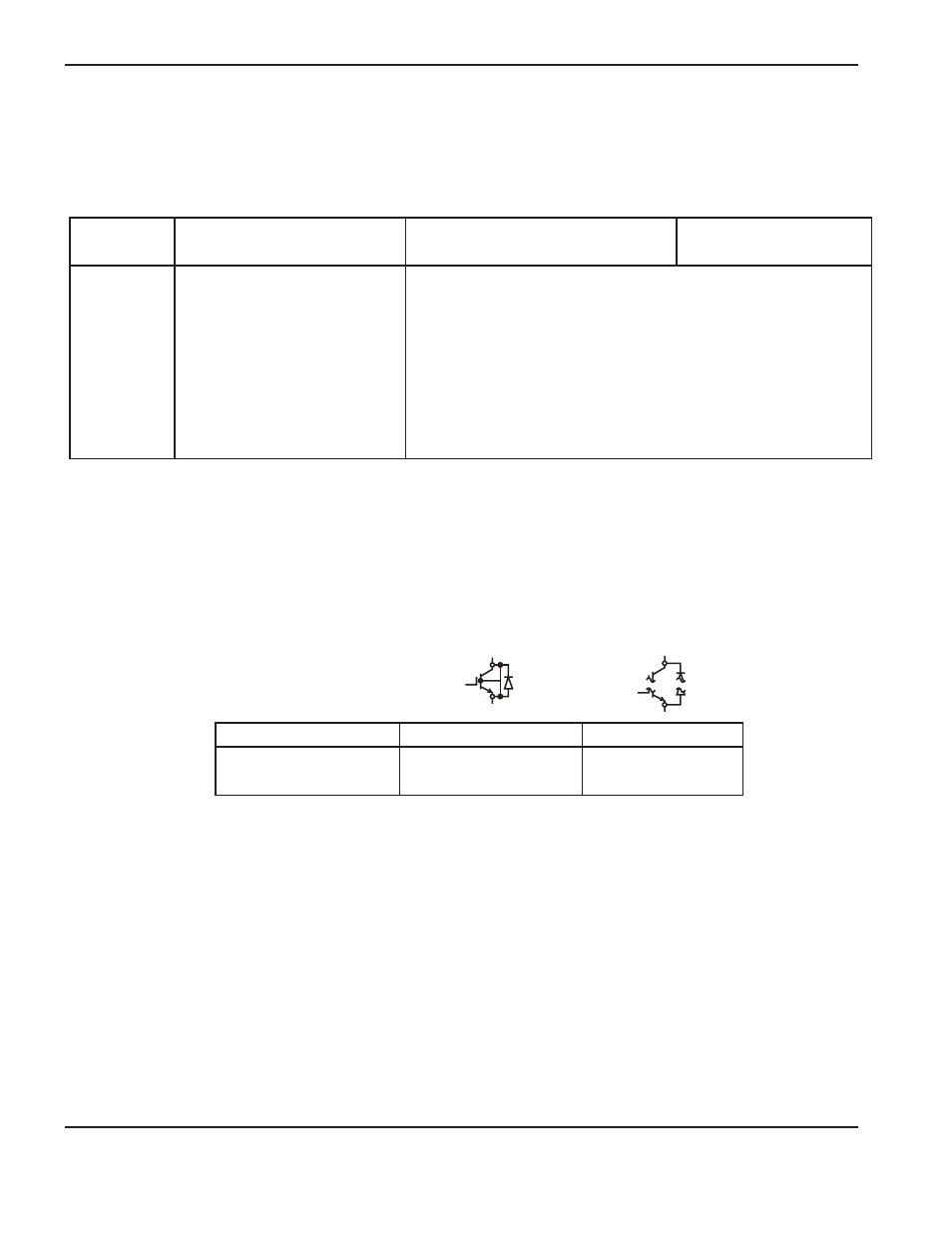

Test d’appareil IGBT à l’aide du testeur Hypertherm
À l’aide du testeur IGBT Hypertherm, appuyer et maintenir l’interrupteur dans la position désirée pour effectuer chaque test
décrit dans le tableau suivant.
Interrupteur DEL
Position Échec Réussite Batterie Signification possible Mesure corrective
Gauche X – – L’IGBT est court-circuité Remplacer l’IGBT
Gauche – X – L’IGBT a réussi le test de court-circuit Aucune
Gauche – – X La batterie est inférieure à 8 V Remplacer la batterie
Gauche – – – La batterie est morte Remplacer la batterie
Droite X – – L’IGBT est ouvert Remplacer l’IGBT
Droite – X – L’IGBT a réussi le test d’ouverture Aucune
Droite – – X La batterie est inférieure à 8 V Remplacer la batterie
Droite – – – La batterie est morte Remplacer la batterie
Dépannage du testeur IGBT Hypertherm
1. Vérifier les faisceaux et le testeur IGBT à la recherche de dommages.
2. Vérifier que la tension de la batterie est supérieure à 8 V.
3. Tester le testeur IGBT tel que démontré ci-dessous. Si les résultats ne correspondent pas au tableau, remplacer les
connexions des câbles.
Câbles de connexion Test de court-circuit Test d’ouverture
Aucune Réussite Échec
Rouge à noir Échec Réussite
