Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-73

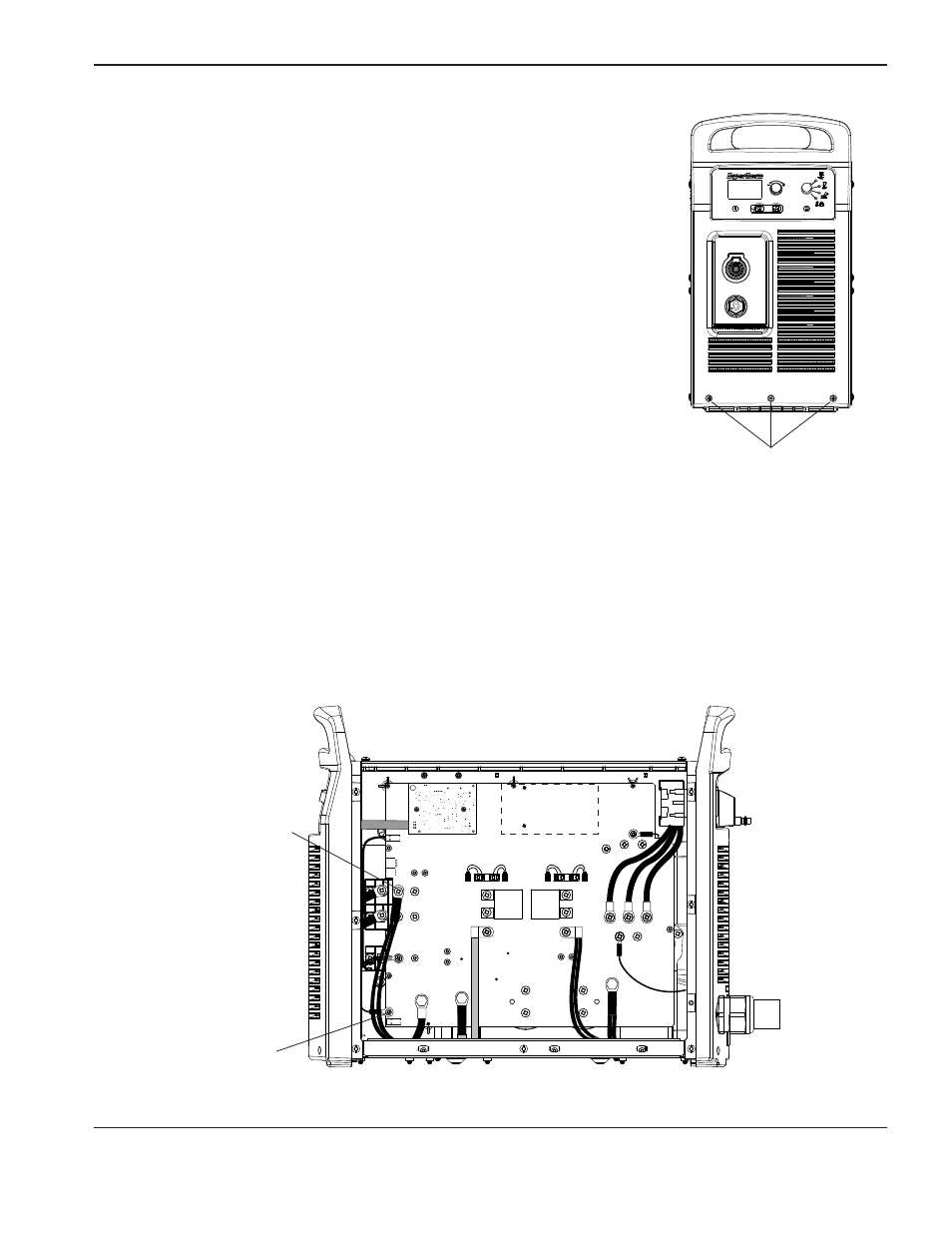

17. Glisser délicatement le panneau d’extrémité avant contre le socle de la
source de courant.
18. Serrer les trois vis de montage à la section inférieure du panneau
d’extrémité avant à 23 kg cm.
Vis de montage du panneau
d’extrémité avant
19. Sécuriser le fil de l’électrode au circuit imprimé d’alimentation à J28 en serrant la vis à 23 kg cm.
20. Sécuriser les fils de l’inducteur de sortie au circuit imprimé d’alimentation en serrant la vis à 40,3 kg cm.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Vis de montage de l’inducteur
de sortie
Vis de montage du fil
de l’électrode
