Remplacement de la cartouche filtrante à air
1. Retirer le kit de consommables livré, logé près de la cuve de filtre, sur le panneau arrière.
2. Saisir la cuve de filtre de la main droite.
3. Enfoncer le loquet et faire pivoter la cuve de filtre d’environ 45 degrés vers la droite.
4. Tirer la cuve de filtre directement vers le bas pour la retirer. La cartouche filtrante blanche et l’écrou de retenue sont
alors visibles.
5. Dévisser (sens antihoraire) l’écrou de retenue en plastique qui retient le filtre en place.
6. Remplacer la cartouche sale par une cartouche neuve. Remettre en place (visser dans le sens horaire) l’écrou
de retenue en plastique; serrer à la main seulement.
7. Nettoyer la cuve de filtre.
8. Vérifier le joint torique sur le dessus de la cuve de filtre. Si nécessaire, remplacer le joint torique par le joint neuf
fourni dans le kit. Appliquer une fine couche de lubrifiant à la silicone sur le joint torique avant l’installation.
9. Insérer la cuve de filtre et s’assurer que le loquet est placé environ à 45 degrés vers la droite. L’orientation est
la même que lors de la dépose de la cuve de filtre.
10. Aligner verticalement la cuve de filtre (à l’aide du protecteur métallique) et pousser fermement la cuve jusqu’au-
dessus du logement pour la placer. Il est recommandé de soulever la cuve en gardant l’index gauche sous l’écrou
du bas de la cuve.
11. Une fois la cuve bien en place, la faire pivoter de 45 degrés vers la gauche, jusqu’à ce que le loquet se bloque
en position.

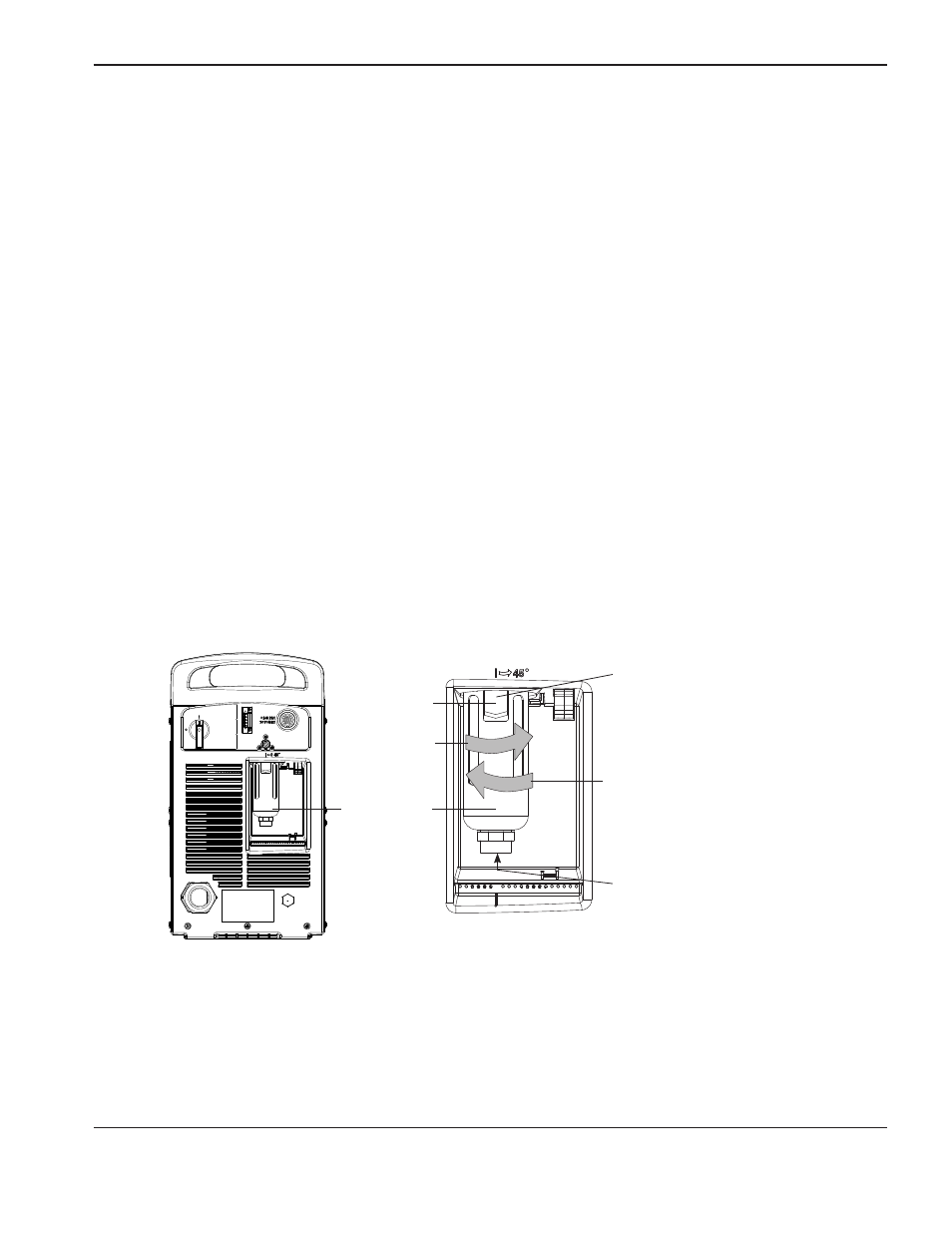

Il est suggéré de soulever ici au moment
de replacer la cuve de filtre.
Loquet
La cartouche filtrante blanche et l’écrou
de retenue en plastique sont visibles une
fois la cuve de filtre déposée.
Retirer
Installer
Cuve de filtre
