Dépannage et tests système
8-42
powermax
105 Manuel de service
Tests du système
Test n° Description Codes de défaillance associés
1 Tension d’entrée 0-60-TOUS
2 Alimentation omnibus c.c. 3-43-0
3 Pont de diodes en sortie Général
4 Température hors de l’échelle 0-40-TOUS, 2-10-TOUS, 3-11-TOUS
5 Circuit (c.c. à c.c.) à balayage horizontal 3-00-0, 3-42-TOUS, 3-43-TOUS
6 La torche est bloquée en position
fermée/ouverte
0-30-TOUS
7 Signal de démarrage Généralités, 0-51-0
8 Contacteur de détection de buse de la
torche
0-50-0
9 Régulateur électronique 0-21-0, 3-20-TOUS
10 Capteur de pression 0-12-0, 0-20-0, 2-11-TOUS
11 Ventilateur 3-10-TOUS
12 Interrupteur d’alimentation auxiliaire Verrouillage non rapporté
au DÉMARRAGE
Avant d’effectuer tout test, réaliser une inspection interne et la vérification de résistance du test 2 ci-dessous. Ces
tests ne devraient être effectués que par un technicien d’entretien qualifié. Porter l’équipement de protection approprié
et utiliser des outils et équipement de mesure approuvés.
Avant d’acheter un composant de remplacement majeur, vérifier le problème avec l’assistance technique Hypertherm
et le centre de réparation le plus près.

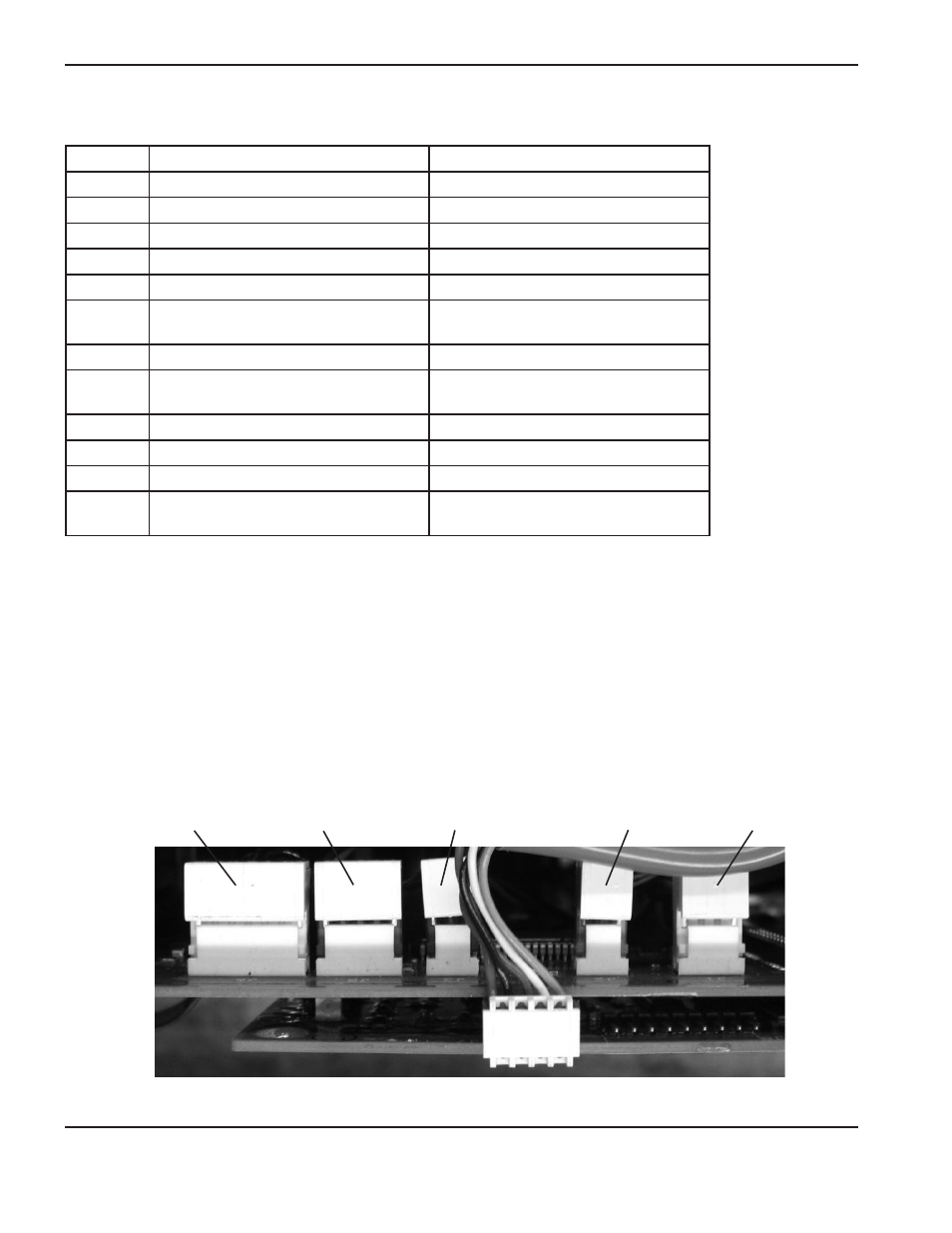

Plusieurs connecteurs exigent de retirer un bouchon blanc pour accéder aux points de test. La figure ci-dessous illustre
des exemples de connecteurs situés sur le dessus du circuit imprimé d’alimentation. Vous pouvez ouvrir la plupart des
couvercles avec l’ongle de votre pouce. Il peut arriver que vous ayez à utiliser un petit tournevis pour en ouvrir quelques-
uns délicatement. Il faut faire attention de ne pas plier ou briser les connecteurs.
Régulateur
électronique J6
Capteur
de pression J3
Pressostat/contacteur
auxiliaire J5
Détecteur de température
de l’onduleur J2
Ventilateur
J1
