Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-75

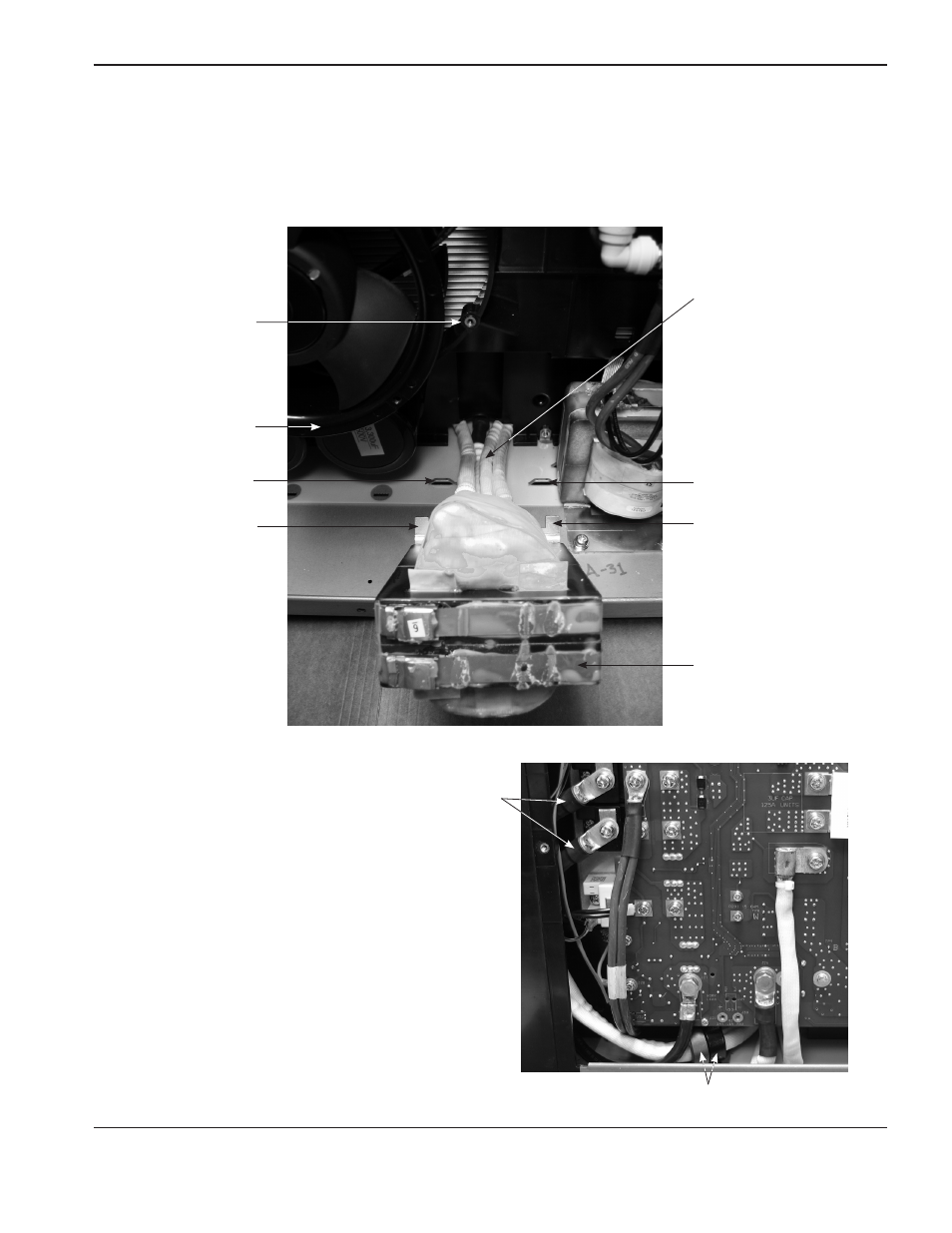

5. Pousser la base du ventilateur vers la gauche, pour qu’il n’interfère pas avec la dépose du transformateur.
6. Soulever le transformateur hors de la source de courant pendant que vous dirigez délicatement les fils
du transformateur dans l’ouverture au fond du panneau central.
Note : les modèles CE et CCC ont deux noyaux de ferrite
sur les longs fils du transformateur, du côté du circuit
imprimé d’alimentation. Ceux-ci doivent être retirés
pendant la dépose du transformateur de la source
de courant.
Transformateur
Fente dans la base Fente dans la base
Fils du transformateur (4)
Trou de montage
du ventilateur dans
le panneau central
Languette du transformateur Languette
du transformateur
Bas du ventilateur
Noyaux de ferrite (modèles CE)
Fils longs du transformateur
