Test 7 – Signal de démarrage
Symptôme : il n’y a aucun arc lorsque la gâchette est fermée.
Si l’icône de démarrage est affichée et qu’il y a un code de défaillance 0 – 51 au démarrage :
• Retirer la torche du système.
• Vérifier la résistance entre la broche 6 et la broche 7 dans la prise de câble, la gâchette doit être ouverte (non tirée).
• Si la résistance est très faible, inspecter l’ensemble des câbles et l’interrupteur de gâchette pour absence
de court-circuit et remplacer ou réparer au besoin.
Si l’icône ne s’affiche pas au démarrage et n’apparaît pas lorsque la gâchette est fermée :
• Retirer la torche du système.
• Fermer l’interrupteur de gâchette et vérifier la résistance entre les broches 6 et 7.
• Si la résistance est très élevée, inspecter l’ensemble de câbles et l’interrupteur de gâchette pour absence
d’ouvertures et remplacer ou réparer au besoin.
Si aucun problème n’est trouvé avec le câblage de la torche ou l’interrupteur de gâchette mais qu’il n’y a toujours pas
d’arc ou d’icône de démarrage :
• Couper l’alimentation et débrancher la machine.
• Retirer la buse et l’électrode de la torche et remettre la buse de protection en place.
• Rebrancher l’alimentation et mettre la machine sous tension.

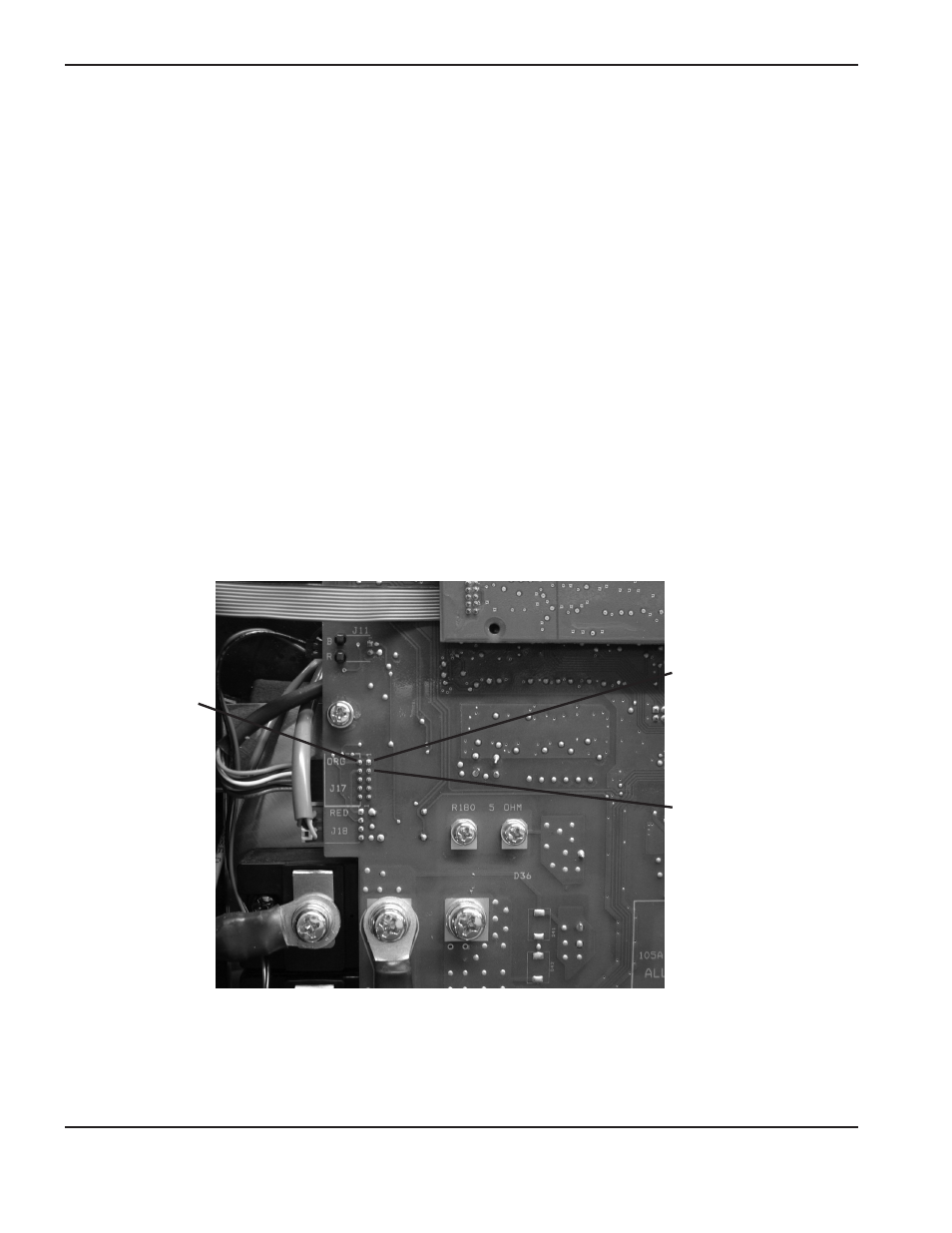

• Brancher temporairement la broche 2 du connecteur J17 à la broche 3. (ATTENTION : le gaz s’écoulera vers
la torche)
Broche 2
Broche 1
Broche 3
• Si le gaz ne s’écoule pas et qu’il n’y a pas d’icône de démarrage à l’écran, effectuer la vérification de continuité
à la page 8-29 :
- vérifier le fonctionnement du circuit imprimé du processeur de signal numérique en le remplaçant par
un autre qui fonctionne.
- Si le circuit imprimé du processeur de signal numérique n’est pas le problème, remplacer le circuit imprimé
d’alimentation.
