Remplacement des composants de la toRche
10-10
powermax
105 Manuel de service
Dépose de l’interrupteur de démarrage
1. Soulever l’interrupteur de démarrage en utilisant un tournevis à tête plate.
2. Débrancher l’interrupteur de démarrage en appuyant sur la languette du connecteur et en dégageant l’interrupteur
du connecteur.
3. Soulever l’interrupteur de démarrage des deux tiges de montage de la poignée de droite.

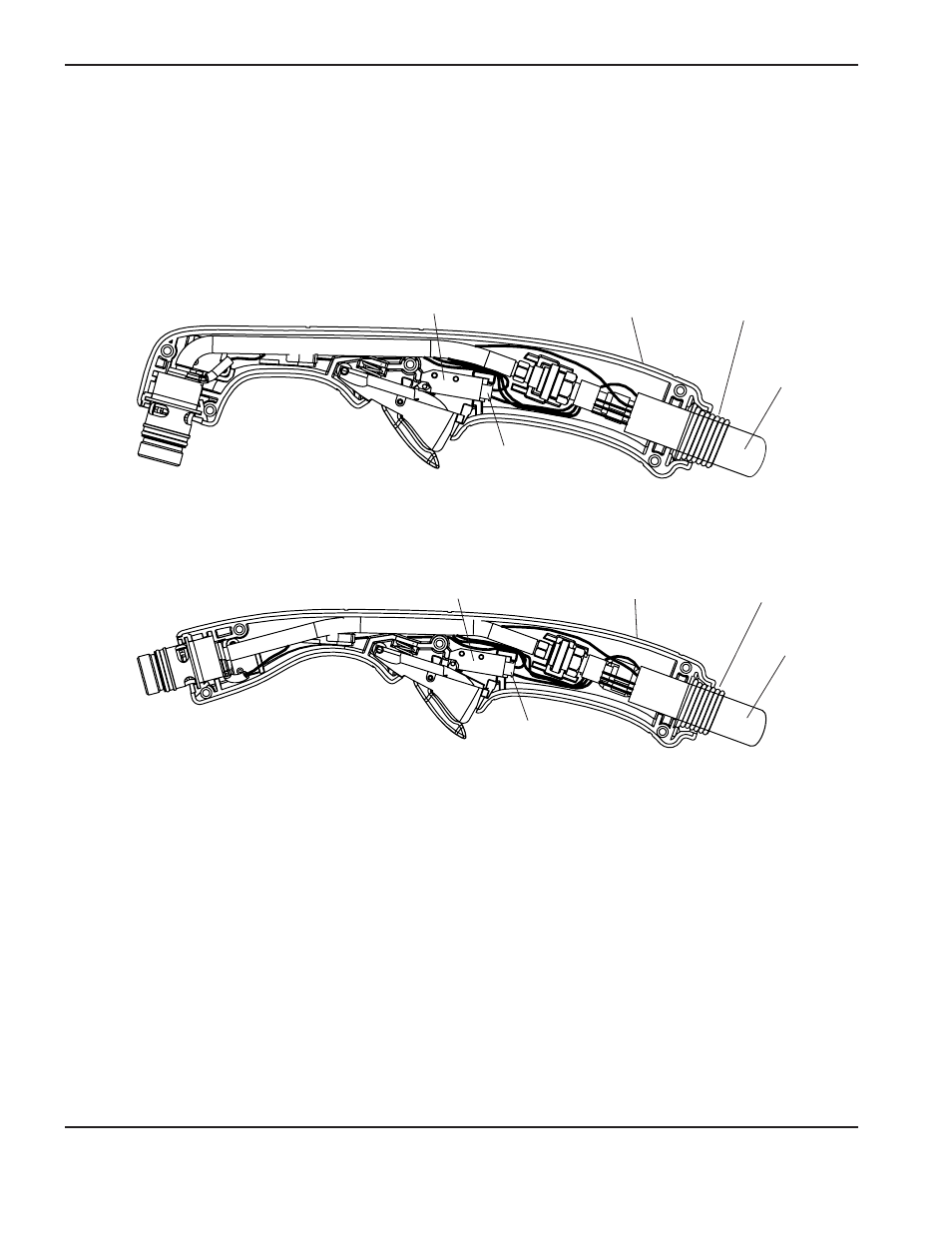

Poignée de droite Serre-câble
Faisceau
de torche
Torche manuelle Duramax 75˚
Interrupteur de démarrage
Connecteur de l’interrupteur
de démarrage
Torche manuelle Duramax 15˚
Connecteur de l’interrupteur
de démarrage
Poignée de droite Serre-câble
Faisceau
de torche
Interrupteur de démarrage
Remplacement de l’interrupteur de démarrage
1. Soulever l’interrupteur de démarrage en utilisant un tournevis à tête plate.
2. Soulever l’interrupteur de démarrage des deux tiges de montage de la poignée de droite.
3. Brancher le connecteur de l’interrupteur de démarrage dans le nouvel interrupteur de démarrage.
4. Pousser l’interrupteur de démarrage dans les deux tiges de montage dans la poignée de droite.
