Remplacement des composants de la souRce de couRant
9-76
powermax
105 Manuel de service
7. Placer le nouveau transformateur dans la source de courant pendant que vous dirigez les fils du transformateur dans
l’ouverture au fond du panneau central.
8. Glisser les languettes à l’avant du transformateur dans les fentes de la base de la source de courant.
9. Serrer les deux vis de montage fournies dans la base du transformateur à 69,1 kg cm.
10. Aligner les deux trous de la base du ventilateur avec les trous correspondants du panneau central.
11. Serrer les vis de montage du ventilateur à 23 kg cm.
12. Si la source de courant est un modèle CE ou CCC, installer les deux noyaux de ferrite sur les fils longs
du transformateur, du côté du circuit imprimé d’alimentation.
13. Sécuriser les fils longs du transformateur au pont de diodes en sortie en serrant les vis à 40,3 kg cm.
14. Sécuriser les fils courts du transformateur au circuit imprimé d’alimentation en utilisant la vis et le boulon retirés
à une étape précédente. Serrer la vis à 40,3 kg cm et le boulon à J26 à 63,4 kg cm.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B

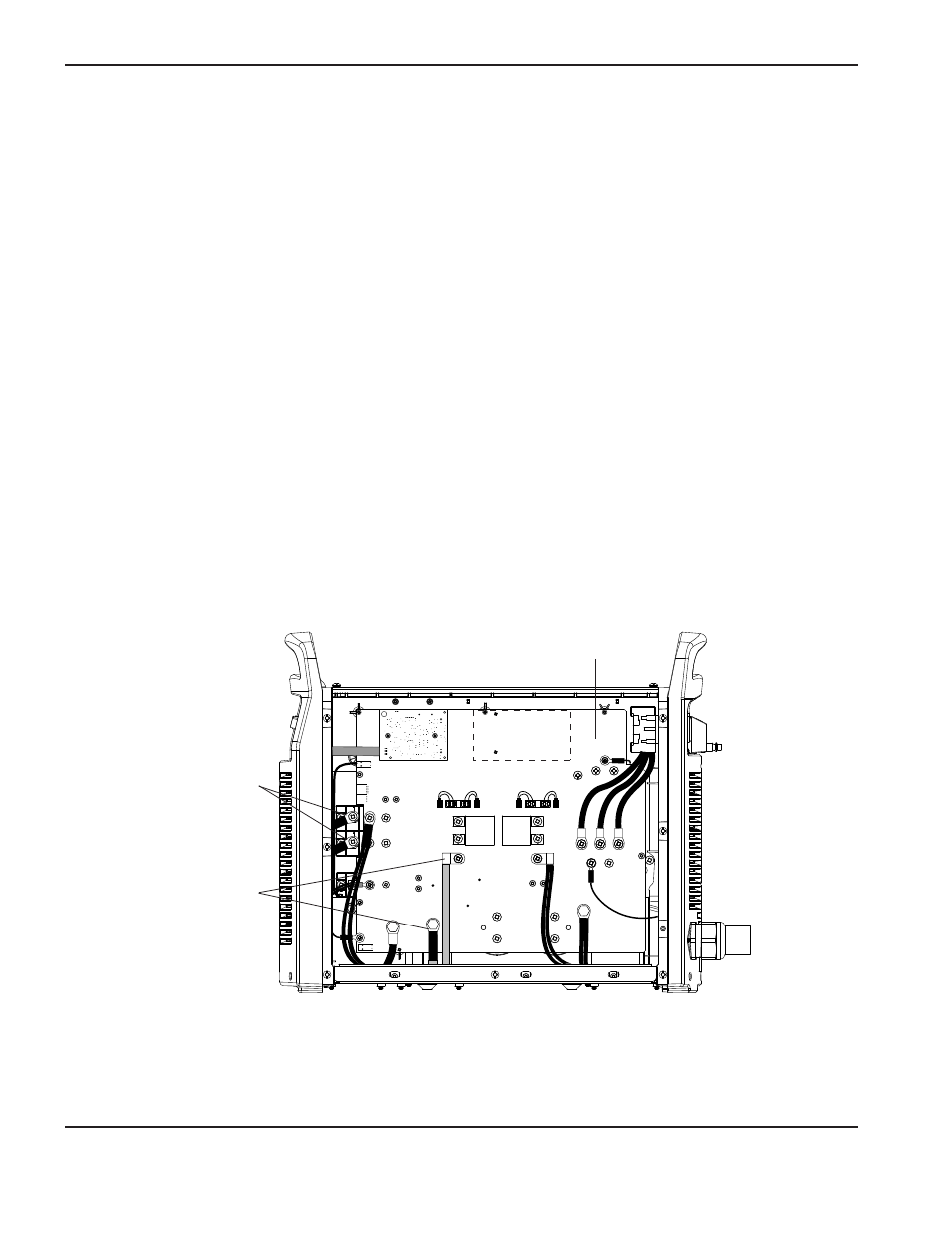

Fils longs du transformateur
Fils courts du transformateur
Circuit imprimé d’alimentation
