HEIDENHAIN iTNC 530
97
3.1
0
PER
CA
GE MONOLEVRE (cy
c
le
241, DIN/ISO:
G241)

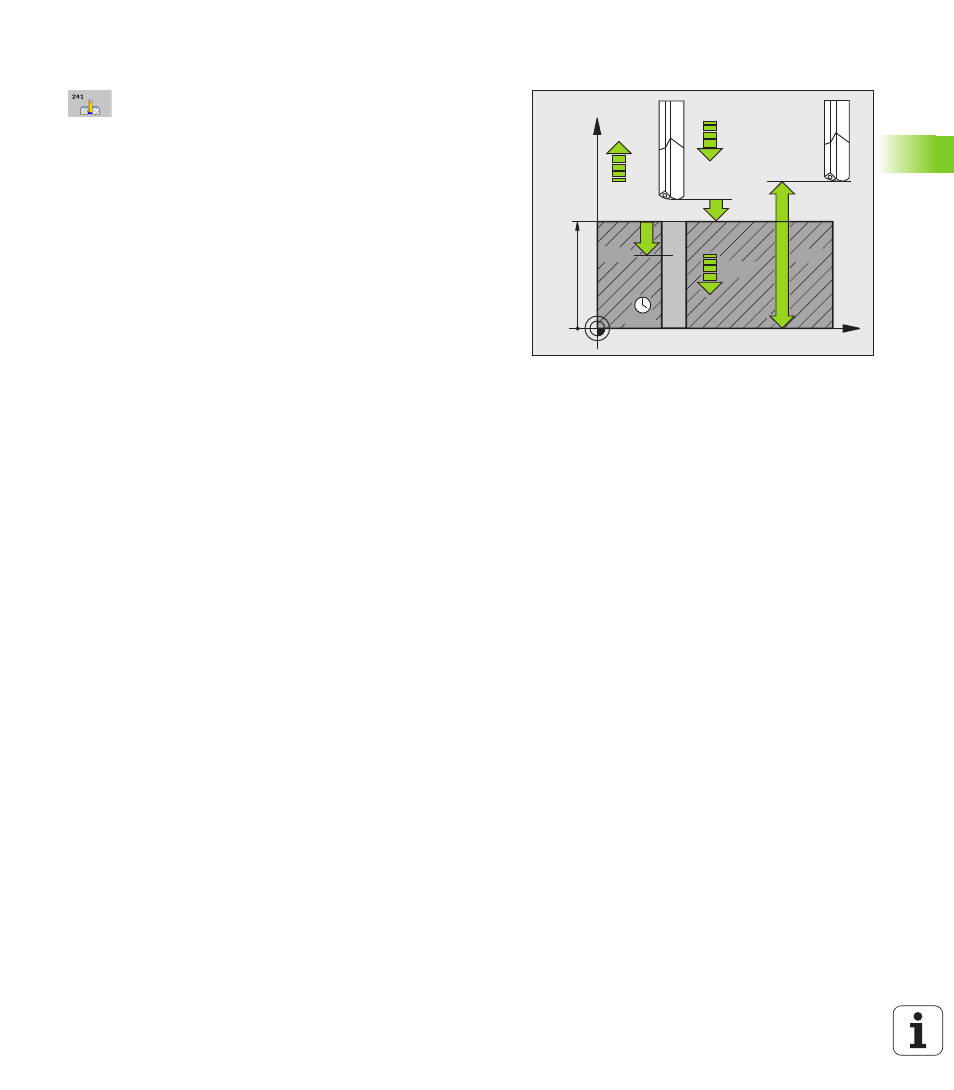

Paramètres du cycle
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage de saisie
-99999,9999 à 99999,9999
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors du perçage (en mm/min).
Plage de saisie de 0 à 99999,999 ou FAUTO, FU.
Temporisation au fond
Q211 : durée en secondes de
la rotation à vide de l'outil au fond du trou. Plage de
saisie 0 à 3600,0000 ou PREDEF
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction : 0 à 99999,9999 ou PREDEF
Point de départ plus profond
Q379 (en incrémental,
se réfère à la surface de la pièce) : point de départ
effectif du perçage. La TNC se déplace de la distance
d'approche jusqu'au point de départ plus profond
avec l'avance de pré-positionnement. Plage
d'introduction 0 à 99999,9999
Avance de prépositionnement
Q253 : vitesse de
déplacement de l'outil en mm/min. lors du
positionnement de la distance d'approche jusqu'au
point de départ plus profond si la valeur introduite
pour Q379 est différente de 0. Plage d’introduction :
0 à 99999,999, ou FMAX, FAUTO, PREDEF
Avance retrait
Q208 : vitesse de déplacement de
l'outil lors du dégagement, en mm/min. Si vous
introduisez Q208 = 0, l'outil se dégage avec l'avance
Q206. Plage d’introduction : 0 à 99999,999 ou FMAX,
FAUTO
, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
