176
Cycles d'usinage : définitions de motifs
6.3 MO
TIFS DE POINTS SUR GRILLE (cy
c
le 221, DIN/ISO:
G221)
6.3 MOTIFS DE POINTS SUR
GRILLE (cycle 221,
DIN/ISO: G221)

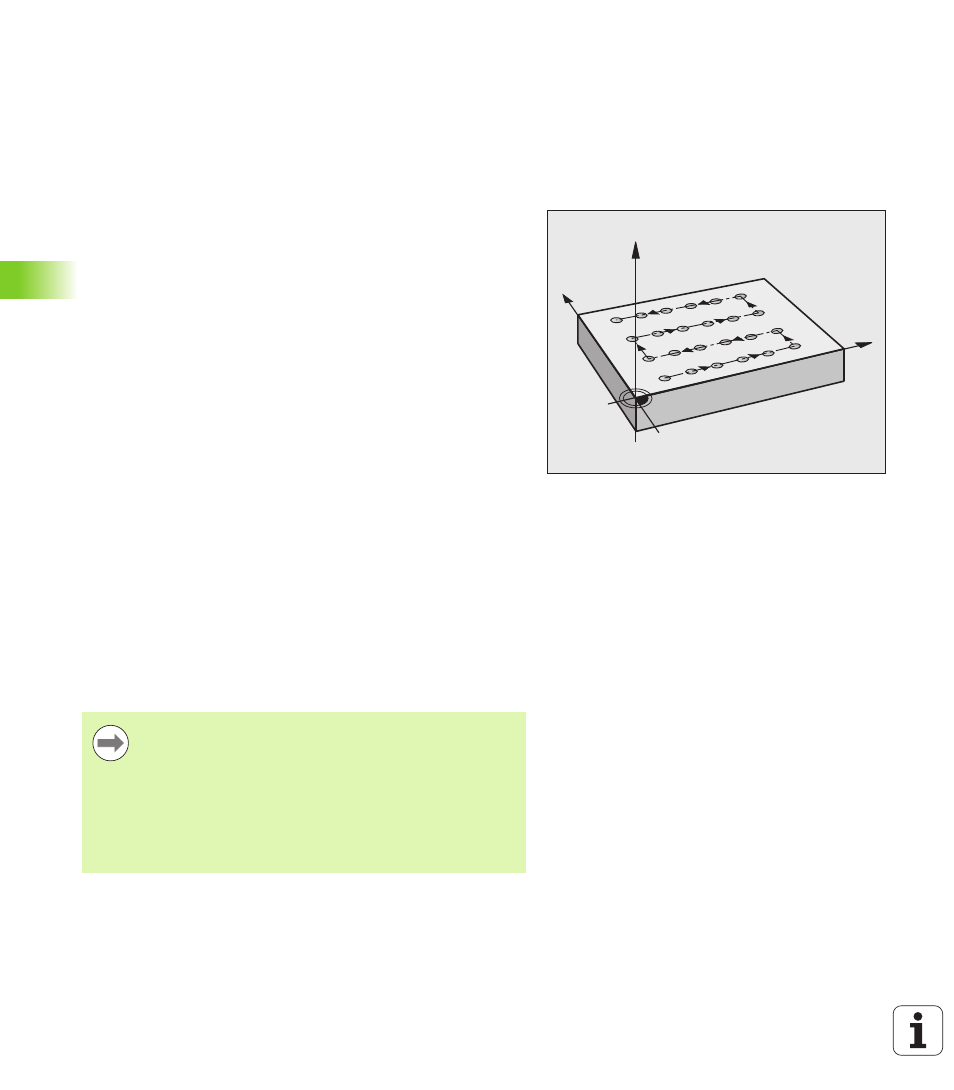

Mode opératoire du cycle
1
La TNC positionne l'outil automatiquement de la position actuelle
jusqu'au point initial de la première opération d'usinage.
Etapes :
2. Positionnement au saut de bride (axe de broche)
Accoster le point initial dans le plan d'usinage
Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2
A partir de cette position, la TNC exécute le cycle d'usinage défini
en dernier
3
Ensuite, la TNC positionne l'outil dans le sens positif de l'axe
principal, au point initial de l'opération d'usinage suivante ; l'outil
est positionné à la distance d'approche (ou au saut de bride)
4
Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage soient exécutées sur la première ligne ; l'outil
se trouve au dernier point de la première ligne
5
La TNC déplace ensuite l'outil au dernier point de le deuxième
ligne où il exécute l'usinage
6
Partant de là, la TNC positionne l'outil dans le sens négatif de l'axe
principal, au point initial de l'opération d'usinage suivante
7
Ce processus (6) est répété jusqu’à ce que toutes les opérations
d’usinage soient exécutées sur la deuxième ligne
8
Ensuite, la TNC déplace l'outil au point initial de la ligne suivante
9
Toutes les autres lignes sont usinées avec un mouvement
pendulaire
Attention lors de la programmation!
X
Y
Z
Le cycle 221 est actif avec DEF, c'est-à-dire qu'il appelle
automatiquement le dernier cycle d'usinage défini.
Si vous combinez l'un des cycles d'usinage 200 à 209 et
251 à 267 avec le cycle 221, la distance d'approche, la
surface de la pièce, le saut de bride et la position angulaire
programmés dans le cycle 221 sont prioritaires.
Si vous utilisez le cycle 254 Rainure circulaire en liaison
avec le cycle 221, la position 0 de rainure est interdite.
