398 Cycles palpeurs : initialisation automatique des points d'origine
15.1
1 PT DE REF D
A
NS L'AXE DU P
A
LPEUR (cy
c
le 41
7,
DIN/ISO:
G41
7
)
Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 3ème axe Q294 (en absolu) :
coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
 Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Numéro point zéro dans tableau Q305 : Indiquer
dans le tableau de points zéro/tableau Preset le
numéro avec lequel la TNC doit mémoriser la
coordonnée. En indiquant Q305=0 et Q303=1, la TNC
définit automatiquement l'affichage de manière à ce
que le nouveau point d'origine se trouve sur la surface
palpée. En indiquant Q305=0 et Q303=0, la TNC
inscrit automatiquement la coordonnée à la ligne 0 du
tableau de points zéro. Plage de saisie de 0 à 99999
 Nouveau pt de réf. sur axe TS Q333 (en absolu) :
coordonnée dans l'axe du palpeur à laquelle la TNC
doit initialiser le point d'origine. Valeur par défaut = 0.
Plage d'introduction -99999,9999 à 99999,9999
 Transfert val. mesure (0,1) Q303 : définir si le point
d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset :
-1: Ne pas utiliser! Sera pris en compte par la TNC si
d'anciens programmes sont importés (voir
„Mémoriser le point d'origine calculé” à la page 360).
0 : Inscrire le point d'origine déterminé dans le
tableau de points zéro actif. Le système de référence
est le système de coordonnées pièce actif.
1 : Inscrire le point d'origine déterminé dans le
tableau Preset. Le système de référence est le
système de coordonnées machine (système REF).
Exemple : Séquences CN
5 TCH PROBE 417 PT REF. DANS AXE TS
Q263=+25 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2EME AXE
Q294=+25 ;1ER POINT 3EME AXE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+50 ;HAUTEUR DE SÉCURITÉ
Q305=0 ;NR. DANS TABLEAU
Q333=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANS. VAL. MESURE

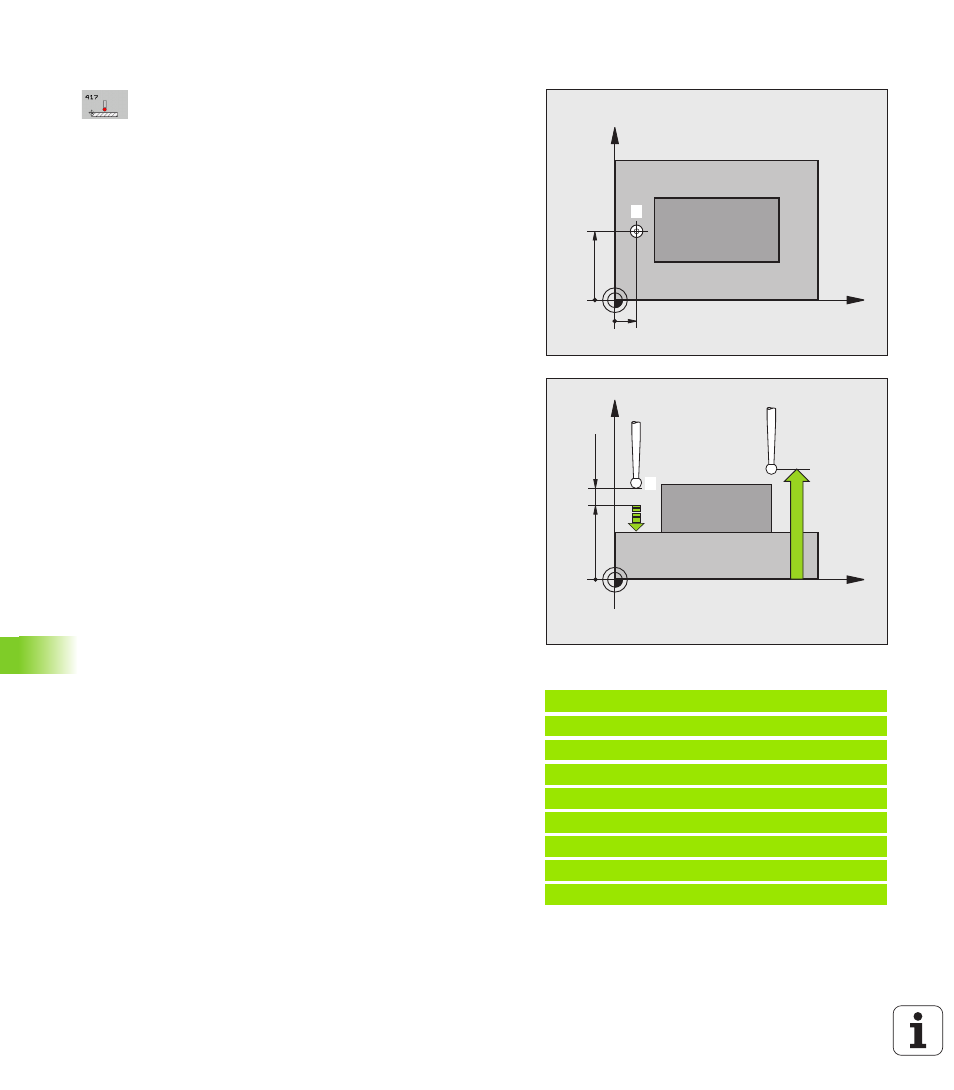

X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
