168
Cycles d'usinage : fraisage de poches / tenons / rainures
5.8 Ex
emples de pr
ogr
a
mmation
5.8 Exemples de programmation

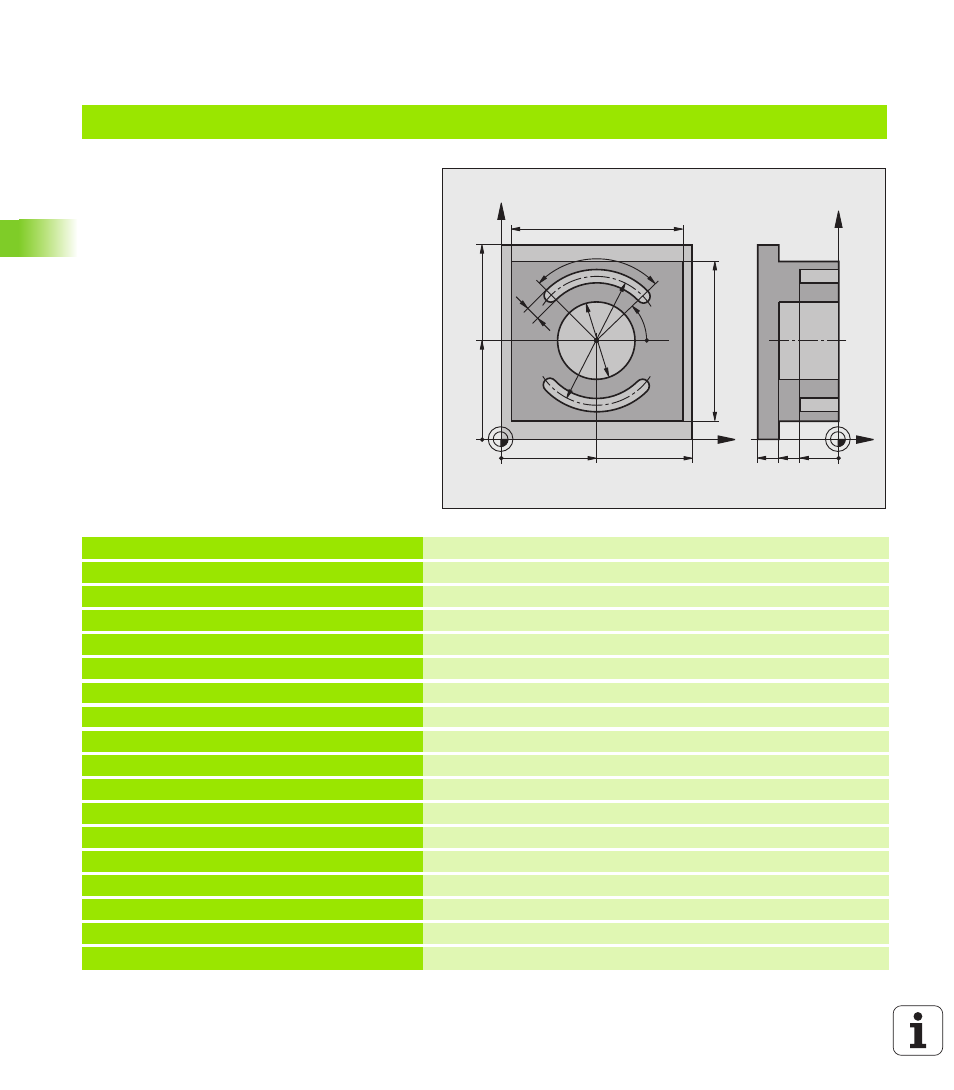

Exemple : Fraisage de poche, tenon, rainure
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Définition de l’outil d’ébauche/de finition
4 TOOL DEF 2 L+0 R+3
Définition d’outil pour fraise à rainurer
5 TOOL CALL 1 Z S3500
Appel de l’outil d’ébauche/de finition
6 L Z+250 R0 FMAX
Dégager l'outil
7 CYCL DEF 256 TENON RECTANGULAIRE
Définition du cycle pour usinage extérieur
Q218=90
;1ER CÔTÉ
Q424=100
;COTE PIÈCE BR. 1
Q219=80
;2ÈME CÔTÉ
Q425=100
;COTE PIÈCE BR. 2
Q220=0
;RAYON D'ANGLE
Q368=0
;SURÉPAIS. LATÉRALE
Q224=0
;POSITION ANGULAIRE
Q367=0
;POSITION TENON
Q207=250
;AVANCE FRAISAGE
Q351=+1
;MODE FRAISAGE
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40
-20
-30
