HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 382
![background image](/files/816537/content/doc382.png)
382
Cycles palpeurs : initialisation automatique des points d'origine
15.7 PT DE REF EXTERIEUR CER
C
LE (cy
c
le 413, DIN/ISO: G413)
Hauteur mesure dans axe palpage
Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
Distance d'approche
Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, ou PREDEF
Hauteur de sécurité
Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Déplacement haut. sécu.
Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
Numéro point zéro dans tableau
Q305 : Indiquer
dans le tableau de points zéro/tableau Preset le
numéro avec lequel la TNC doit mémoriser les
coordonnées du centre du tenon. En indiquant
Q305=0 et Q303=1, la TNC définit automatiquement
l'affichage de manière à ce que le nouveau point
d'origine se trouve au centre du tenon. En indiquant
Q305=0 et Q303=0, la TNC inscrit automatiquement
le centre du tenon à la ligne 0 du tableau de points
zéro. Plage de saisie de 0 à 99999
Nouveau pt de réf. axe principal
Q331 (en absolu) :
Coordonnée dans l'axe principal à laquelle la TNC doit
définir le centre du tenon déterminé. Valeur par
défaut = 0. Plage de saisie -99999,9999 à 99999,9999
Nouveau pt de réf. axe secondaire
Q332 (en
absolu) : Coordonnée dans l'axe secondaire à laquelle
la TNC doit définir le centre du tenon déterminé.
Valeur par défaut = 0. Plage de saisie -99999,9999 à
99999,9999
Transfert val. mesure (0,1)
Q303 : Définir si le
point d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset :
-1 : Ne pas utiliser! Sera pris en compte par la TNC si
d'anciens programmes sont importés (voir
„Mémoriser le point d'origine calculé” à la page 360).
0 : Inscrire le point d'origine déterminé dans le
tableau de points zéro actif. Le système de référence
est le système de coordonnées pièce actif.
1 : Inscrire le point d'origine déterminé dans le
tableau Preset. Le système de référence est le
système de coordonnées machine (système REF).

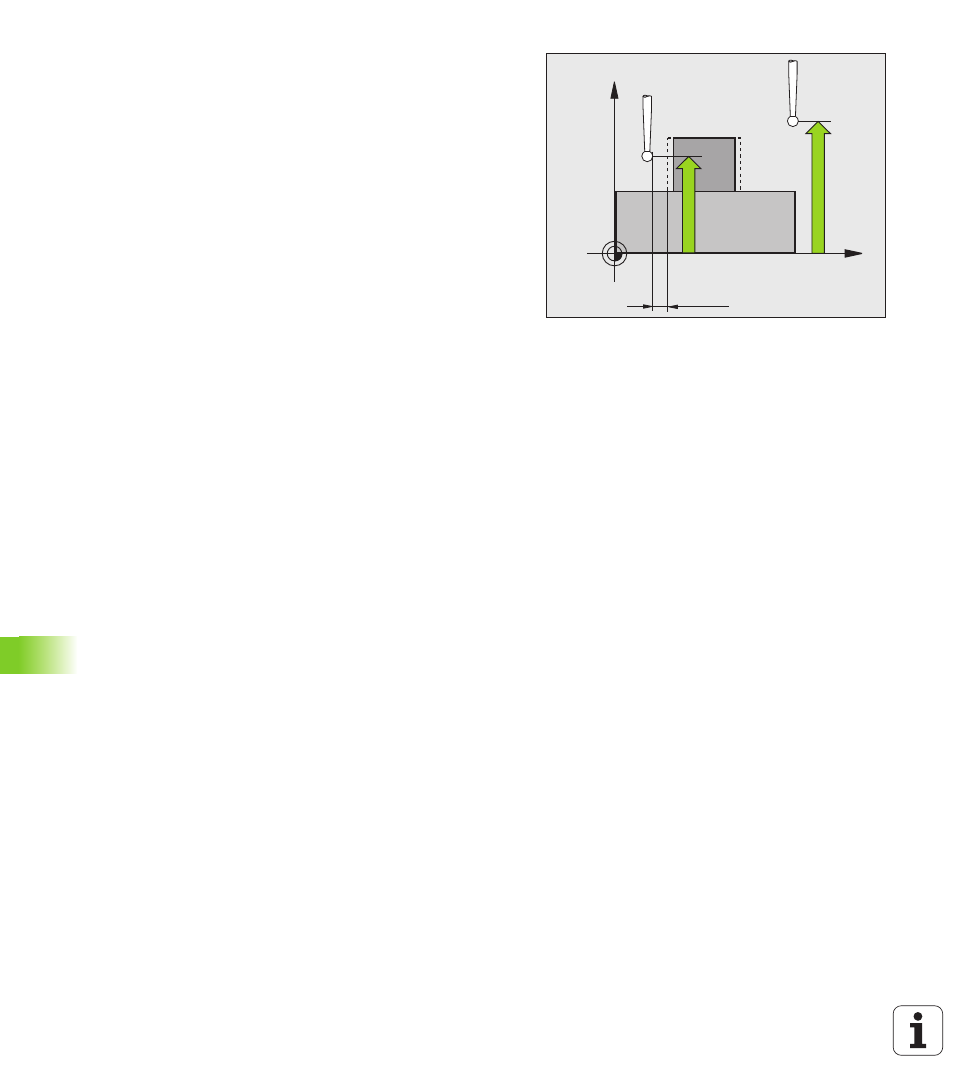

X
Z
Q261
Q260
MP6140
+
Q320
