3.6 PER
CA
GE UNIVER
SEL (cy
c
le
203, DIN/ISO:
G203)

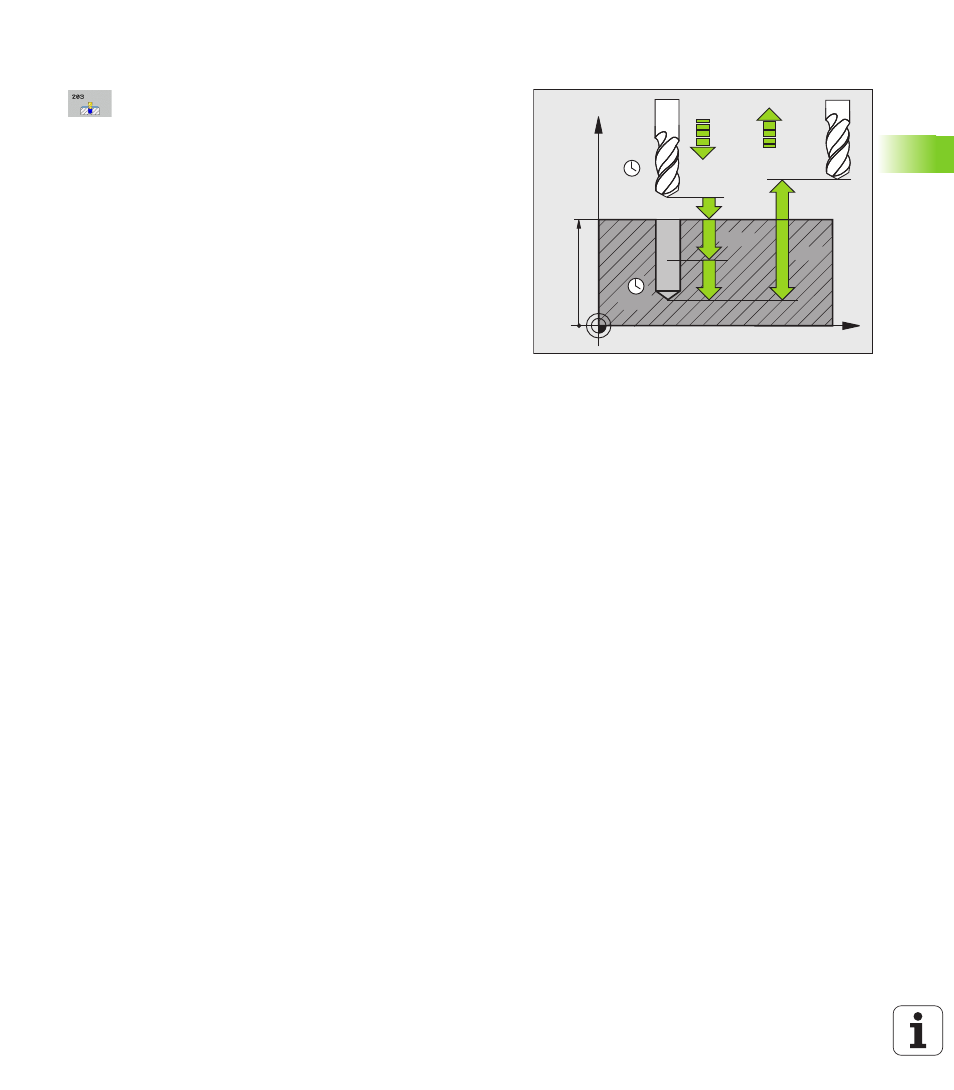

Paramètres du cycle
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d’introduction -99999,9999 à
99999,9999
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors du perçage (en mm/min).
Plage de saisie de 0 à 99999,999 ou FAUTO, FU.
Profondeur de passe
Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur et si aucun brise-copeaux n'a été défini
Temporisation en haut
Q210 : durée en secondes de
rotation de l'outil à vide à la distance d'approche après
la sortie du trou pour dégager les copeaux. Plage
d’introduction 0 à 3600,0000, ou PREDEF
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
Valeur réduction
Q212 (en incrémental) : après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur. Plage d'introduction 0 à 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
