HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 147
HEIDENHAIN iTNC 530
147
5.3 POCHE CIR
C
ULAIRE (c
y
c
le 252, DIN/ISO:
G252)
Distance d'approche
Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage de saisie de 0 à 99999,9999
ou PREDEF
Coordonnée surface pièce
Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
de saisie -99999,9999 à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
Facteur de recouvrement
Q370 : Q370 x rayon d'outil
= passe latérale k. Plage de saisie de 0,1 à 1,414,
sinon PREDEF.
Stratégie de plongée
Q366 : type de stratégie de
plongée :
0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur
ou PREDEF
Avance de finition
Q385 : vitesse de déplacement
de l'outil lors de la finition latérale et de la finition en
profondeur (en mm/min). Plage de saisie de 0 à
99999,999 sinon FAUTO, FU, FZ.
Exemple : Séquences CN
8 CYCL DEF 252 POCHE CIRCULAIRE
Q215=0
;OPERATIONS D'USINAGE
Q223=60
;DIAMETRE DU CERCLE
Q368=0.2
;SUREPAIS. LATERALE
Q207=500
;AVANCE FRAISAGE
Q351=+1
;MODE FRAISAGE
Q201=-20
;PROFONDEUR
Q202=5
;PROFONDEUR DE PASSE
Q369=0.1
;SUREP. DE PROFONDEUR
Q206=150
;AVANCE PLONGEE PROF.
Q338=5
;PASSE DE FINITION
Q200=2
;DISTANCE D'APPROCHE
Q203=+0
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q370=1
;FACTEUR RECOUVREMENT
Q366=1
;PLONGEE
Q385=500
;AVANCE DE FINITION
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

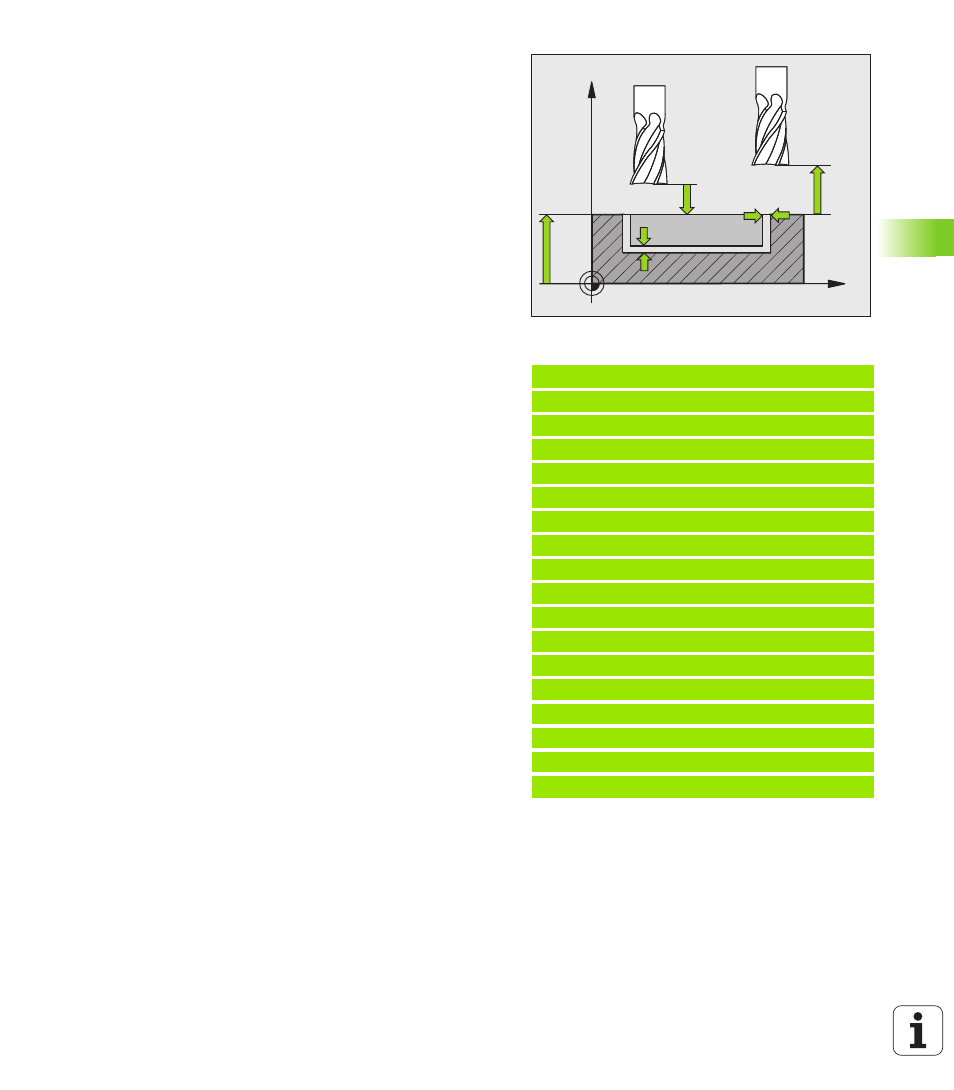

X
Z
Q200
Q204
Q203
Q369
Q368
