HEIDENHAIN iTNC 530 163
5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO:
G256)
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
 Mode fraisage Q351 : type de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
Sinon PREDEF

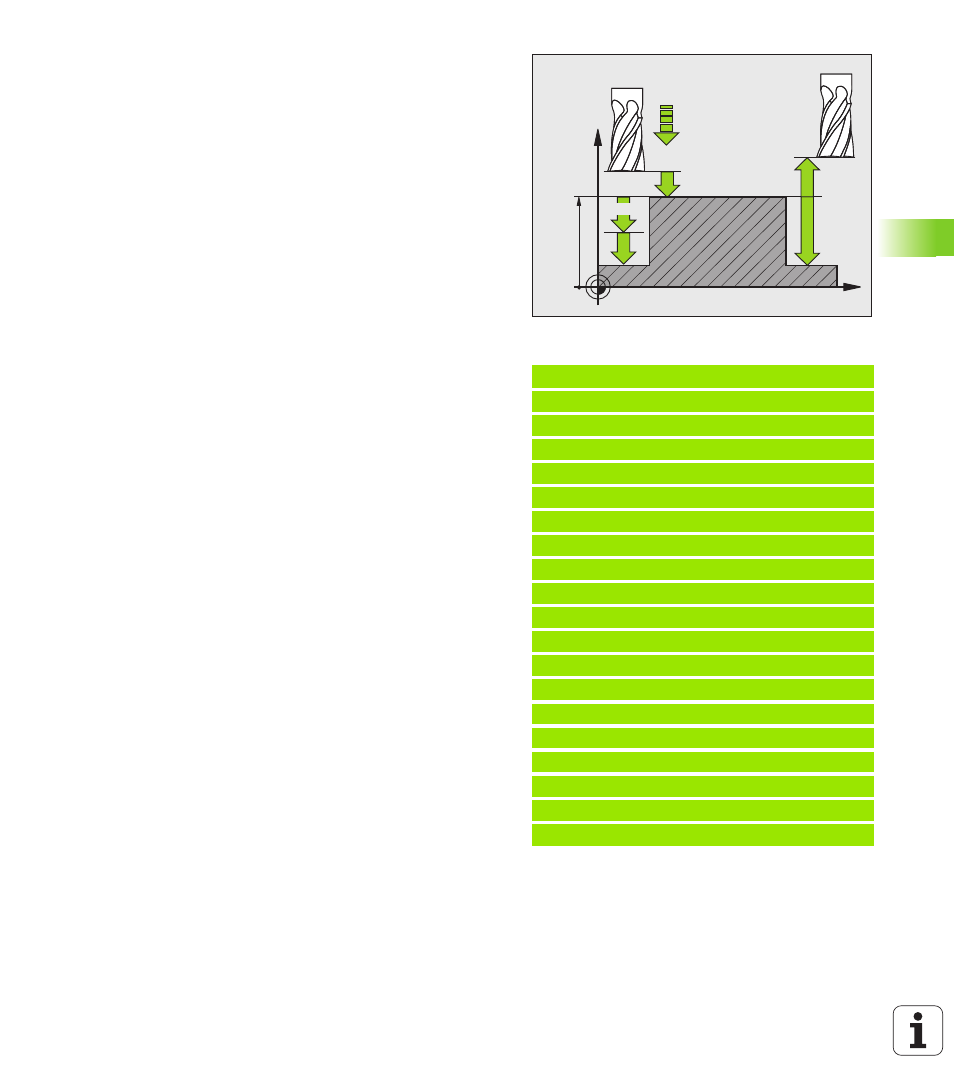

 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et la base du tenon. Plage de
saisie -99999,9999 à 99999,9999
 Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Entrer une valeur
supérieure à 0. Plage de saisie 0 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou FMAX, FAUTO, FU, FZ
 Distance d'approche Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage de saisie de 0 à 99999,9999
ou PREDEF
 Coordonnée surface pièce Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
de saisie -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Facteur de recouvrement Q370 : Q370 x rayon d'outil
= passe latérale k. Plage de saisie de 0,1 à 1,414,
sinon PREDEF.
 Position d'approche (0...4) Q437 définir la
stratégie d'approche de l'outil :
0: à droite du tenon (valeur par défaut)
1: coin inférieur gauche
2: coin inférieur droit
3: coin supérieur droit
4: coin supérieur gauche
Sélectionner une autre position d'approche si des
marques apparaissent sur la surface du tenon lors de
l'approche avec Q437=0
Exemple : Séquences CN
8 CYCL DEF 256 TENON RECTANGULAIRE
Q218=60 ;1ER CÔTÉ
Q424=74 ;COTE PIÈCE BR. 1
Q219=40 ;2ÈME CÔTÉ
Q425=60 ;COTE PIÈCE BR. 2
Q220=5 ;RAYON D'ANGLE
Q368=0.2 ;SUREPAIS. LATERALE
Q224=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION TENON
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
Q437=0 ;POSITION D'APPROCHE
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
