HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 324
![background image](/files/816537/content/doc324.png)
324
Cycles : fonctions spéciales
12.7 T
O
URNA
GE INTERPOLE (option
logicielle, cy
cle 290, DIN/ISO:
G290)

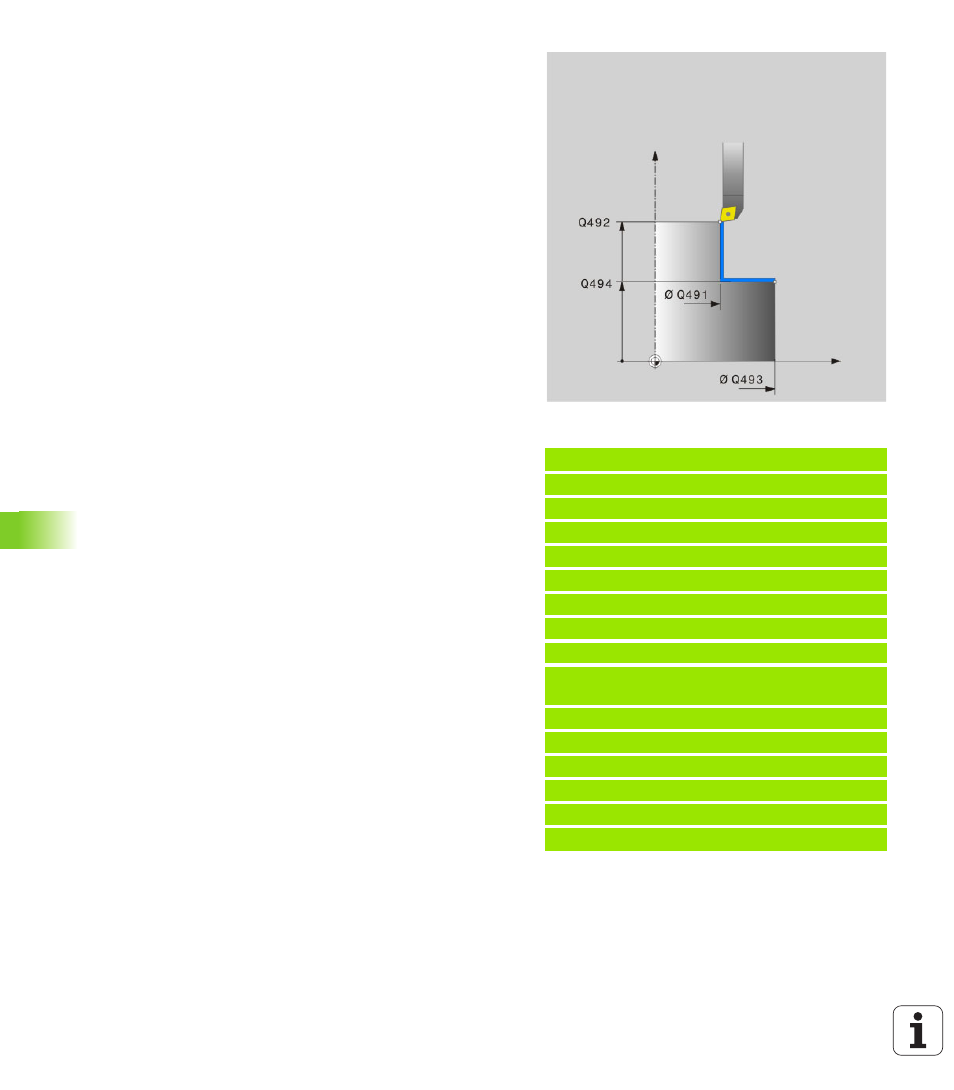

Diamètre départ de contour
Q491 (absolu) : coin du
point départ X, introduire le diamètre Plage
d'introduction -99999,9999 à 99999,9999
Départ de contour Z
Q492 (absolu) : coin du point
départ Z. Plage d'introduction -99999,9999 à
99999,9999
Diamètre fin de contour
Q493 (absolu) : coin du
point final en X, introduire le diamètre. Plage
d'introduction -99999,9999 à 99999,9999
Fin de contour Z
Q494 (absolu) : coin du point final Z.
Plage d'introduction -99999,9999 à 99999,9999
Angle surf. périph.
Q495 : angle de la première
surface à usiner en degrés. Plage d'introduction
-179,999 bis 179,999
Angle surf. transv.
Q496 : angle de la deuxième
surface à usiner en degrés. Plage d'introduction
-179,999 bis 179,999
Congé de raccordement
Q500 : congé de
raccordement entre les surfaces à usiner. Plage
d'introduction 0 à 99999,999
Exemple : Séquences CN
62 CYCL DEF 290 TOURNAGE INTERPOLÉE
Q200=2
;DISTANCE D'APPROCHE
Q445=+50
;HAUTEUR DE SÉCURITÉ
Q336=0
;ANGLE BROCHE
Q440=20
;VITESSE COUPE.
Q441=0.75
;PASSE
Q442=+0
;ANGLE INITIAL
Q443=-1
;SENS D'USINAGE.
Q444=+6
;AXE INTERP.
Q491=+25
;DIAMÈTRE DÉPART DE
CONTOUR
Q492=+0
;DÉPART DU CONTOUR Z
Q493=+50
;FIN DE CONTOUR X
Q494=-45
;FIN DE CONTOUR Z
Q495=+0
;ANGLE SURF. PÉRIPH.
Q496=+0
;ANGLE FACE TRANSV..
Q500=4.5
;RAYON COIN CONTOUR
