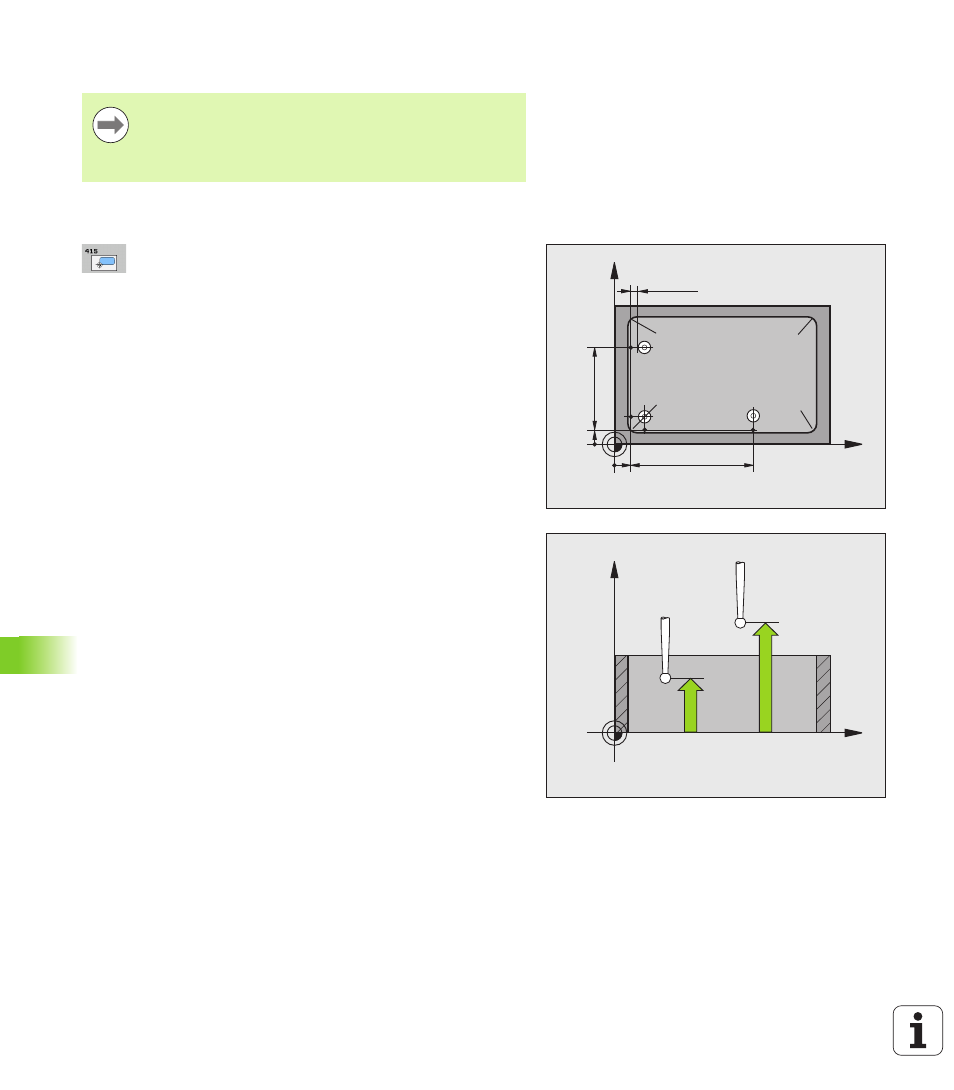

![background image](/files/816537/content/doc390.png)
390
Cycles palpeurs : initialisation automatique des points d'origine
15.9 POINT DE REFERENCE INTERIE
UR COIN (cy
c
le 415, DIN/ISO:
G415)
Attention lors de la programmation!
Paramètres du cycle
1er point mesure sur 1er axe
Q263 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe
Q264 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
Distance 1er axe
Q326 (en incrémental) : Distance
entre le premier et le deuxième point de mesure dans
l'axe principal du plan d'usinage. Plage de saisie 0 à
99999,9999
Distance 2ème axe
Q327 (en incrémental) : Distance
entre le troisième et le quatrième point de mesure
dans l'axe secondaire du plan d'usinage. Plage de
saisie 0 à 99999,9999
Coin
Q308 : numéro du coin auquel la TNC doit
initialiser le point d'origine. Plage d'introduction 1 à 4
Hauteur de mesure dans l'axe de palpage
Q261 (en
absolu) : Coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle la mesure
doit être effectuée. Plage de saisie -99999,9999 à
99999,9999
Distance d'approche
Q320 (en incrémental) :
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Le paramètre Q320 vient s'ajouter
à PM6140. Plage de saisie de 0 à 99999,9999 ou
PREDEF
Hauteur de sécurité
Q260 (en absolu) : Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (élément de serrage). Plage de
saisie -99999,9999 à 99999,9999, sinon PREDEF
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC mesure toujours la première droite dans le sens de
l'axe secondaire du plan d'usinage.
X
Y
Q264
Q263
Q326
Q327
Q308=1
Q308=2
Q308=3
Q308=4
MP6140
+
Q320
X
Z
Q261
Q260
