15.5 PT DE REF EXTERIEUR RECT
AN
GLE (cy
c
le 41
1, DIN/ISO: G41
1
)
Attention lors de la programmation!
Paramètres du cycle
 Centre 1er axe Q321 (en absolu) : centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q322 (en absolu) : centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Longueur 1er côté Q323 (en incrémental) : longueur
du tenon parallèle à l'axe principal du plan d'usinage.
Plage d’introduction 0 à 99999,9999
 Longueur 2ème côté Q324 (en incrémental) : longueur
du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
 Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'ils soient plutôt plus grands.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

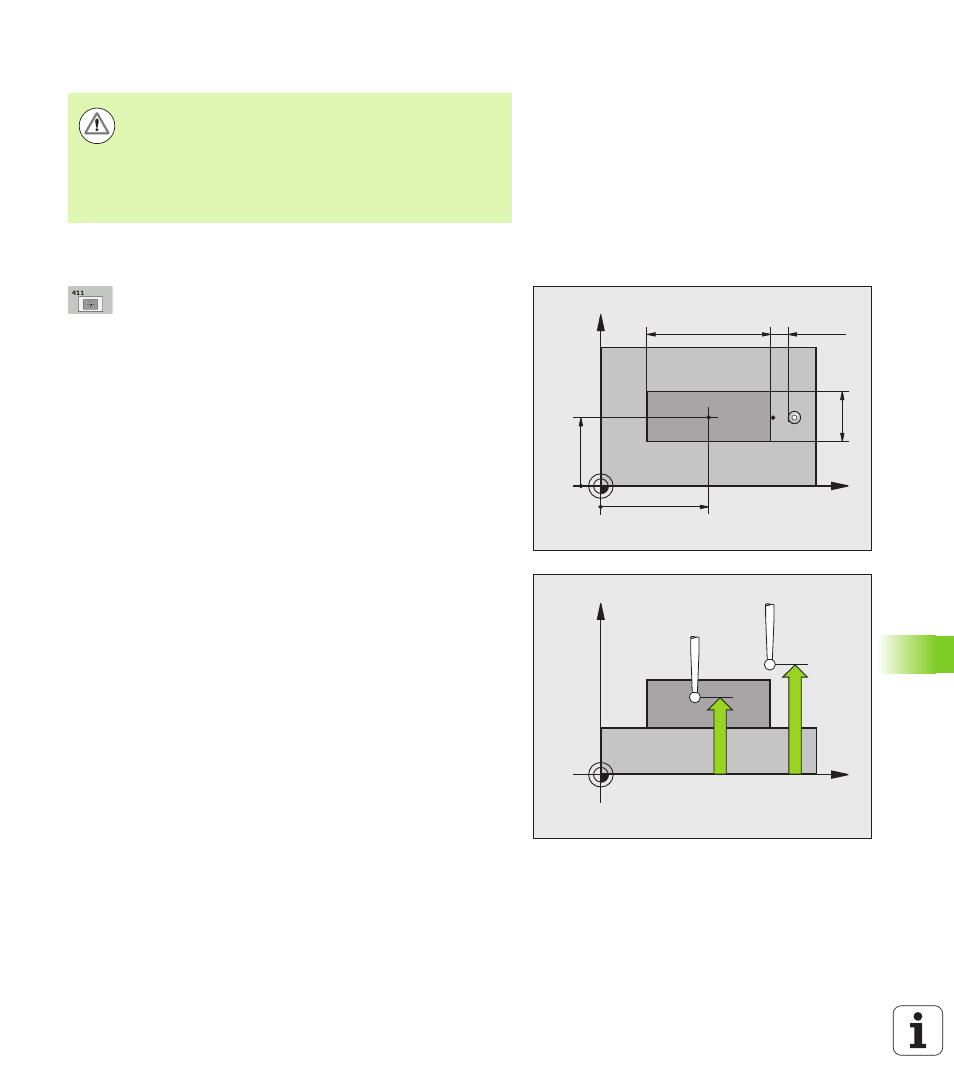

X
