10 trace de contour (cycle 25, din/iso: g125), Mode opératoire du cycle – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 204

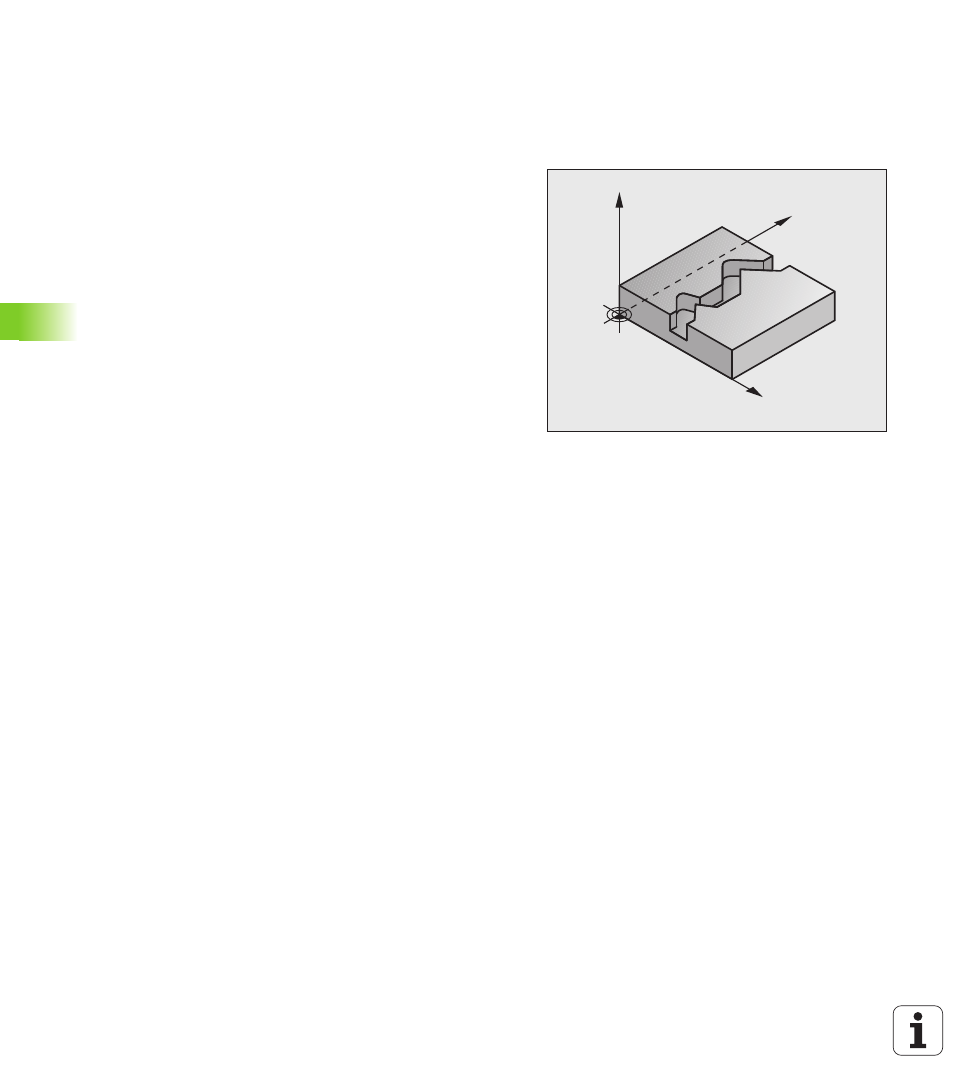

![background image](/files/816537/content/doc204.png)
204
Cycles d'usinage : poche de contour, tracé de contour
7.
1
0
TRA
C
E DE CONT
OUR (cy
c
le 25, DIN/ISO:
G125)
7.10 TRACE DE CONTOUR (cycle 25,
DIN/ISO: G125)
Mode opératoire du cycle
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“ ou fermés.
Le cycle 25 TRACE DE CONTOUR présente de gros avantages par rapport
à l'usinage d’un contour constitué de séquences de positionnement:
La TNC contrôle l'usinage au niveau des dégagements et des
altérations du contour. Vérification du contour avec le test graphique
Si le rayon d’outil est trop grand, vous pouvez alors reprendre
l'usinage du contour dans les angles internes grâce à la détection
automatique de matière résiduelle.
L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même si les contours sont usinés en
image miroir sur un axe.
S'il y a plusieurs passes, la TNC peut déplacer l'outil dans un sens
et dans l'autre (usinage pendulaire), ce qui permet de réduire la
durée de l'usinage.
Vous pouvez introduire des surépaisseurs pour exécuter l’ébauche
et la finition en plusieurs passes
Le cycle 270 DONNEES TRACE CONT. vous permet de configurer
confortablement le comportement du cycle 25.
Y
X
Z
