HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 158
![background image](/files/816537/content/doc158.png)
158

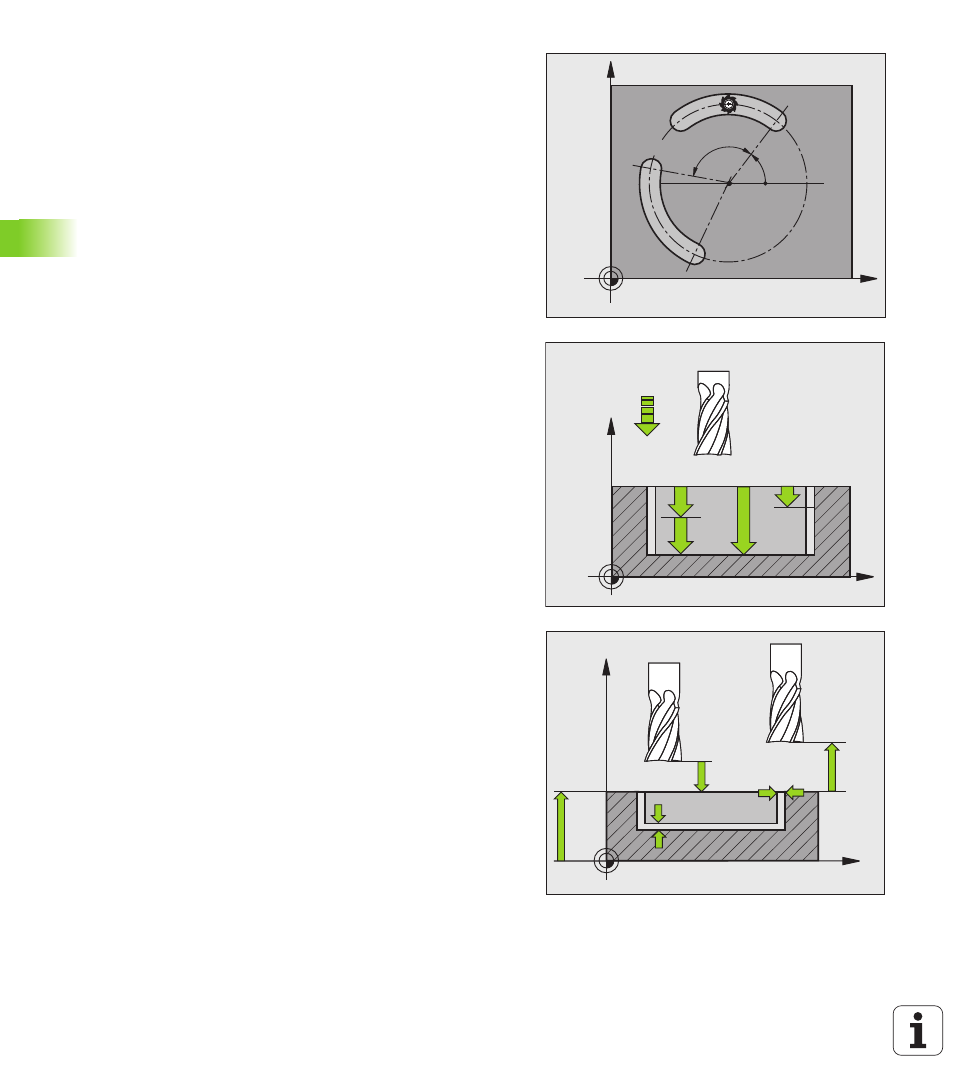

Cycles d'usinage : fraisage de poches / tenons / rainures
5.5 RAINURE CIR
C
ULAIRE (cy
c
le
254, DIN/ISO:
G254)
Centre 2ème axe
Q217 (en absolu) : centre du cercle
primitif dans l'axe secondaire du plan d'usinage.
N'agit que si Q367 = 0. Plage d'introduction
-99999,9999 à 99999,9999
Angle initial
Q376 (en absolu) : introduire l'angle
polaire du point initial. Plage d'introduction 360,000 à
360,000
Angle d'ouverture de la rainure
Q248 (en
incrémental) : introduire l'angle d'ouverture de la
rainure. Plage d'introduction 0 à 360,000
Incrément angulaire
Q378 (en incrémental) : angle
de rotation de la rainure entière. Le centre de rotation
est le centre du cercle primitif. Plage d'introduction
360,000 à 360,000
Nombre d'usinages
Q377 : nombre d'opérations
d'usinage sur le cercle primitif. Plage d'introduction 1
à 99999
Avance de fraisage
Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
Mode fraisage
Q351 : type de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
+0 = fraisage en avalant ; la TNC conserve le mode
Fraisage en avalant même si la mise en miroir est
activée.
Sinon PREDEF
Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond de la rainure. Plage de
saisie -99999,9999 à 99999,9999
Profondeur de passe
Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Entrer une valeur
supérieure à 0. Plage de saisie 0 à 99999,9999
Surép. finition en profondeur
Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage de saisie 0 à 99999,9999
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur (en mm/min). Plage de saisie de 0 à
99999,999 ou FAUTO, FU, FZ.
Passe de finition
Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
de saisie 0 à 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
