166 Cycles d'usinage : fraisage de poches / tenons / rainures

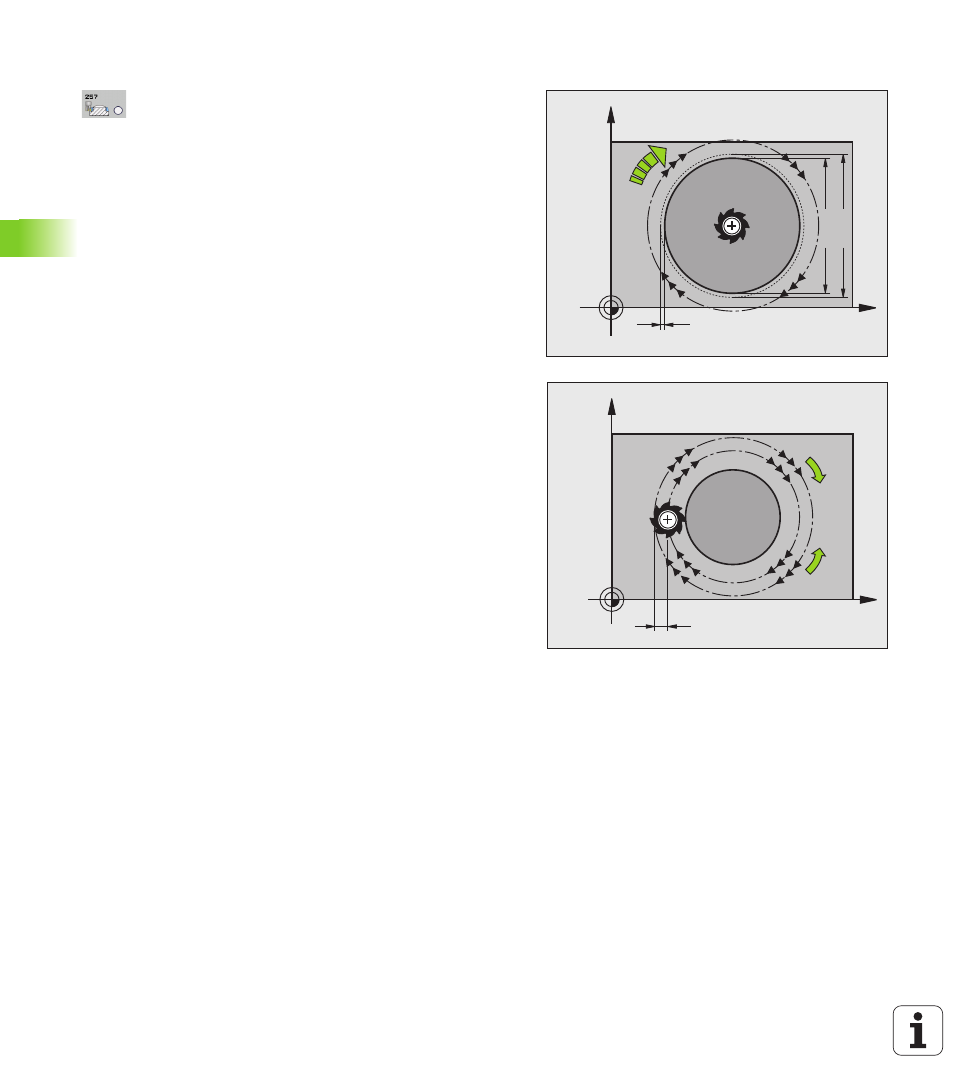

5.7 TENON CIR
C
ULAIRE (cy
c
le
257
, DIN/ISO:
G257)
Paramètres du cycle
 Diamètre pièce finie Q223 : introduire le diamètre
du tenon terminé. Plage d'introduction 0 à
99999,9999
 Diamètre pièce brute Q222 : diamètre de la pièce
brute Introduire un diamètre de pièce brute supérieur
au diamètre de la pièce finie La TNC exécute
plusieurs passes latérales si la différence entre le
diamètre de la pièce brute 2 et le diamètre de la pièce
finie est supérieure à la passe latérale autorisée
(rayon d'outil x facteur de recouvrement Q370). La
TNC calcule toujours une passe latérale constante.
Plage d'introduction 0 à 99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage de saisie 0 à 99999,9999
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
 Mode fraisage Q351 : mode de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
Sinon PREDEF
X
Y
Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= –1
