132 Cycles d'usinage : taraudage / fraisage de filets
4.1
0
FILET
A
GE EXTERNE SUR TE
NONS (cy
c
le 267
, DIN/ISO:
G267)

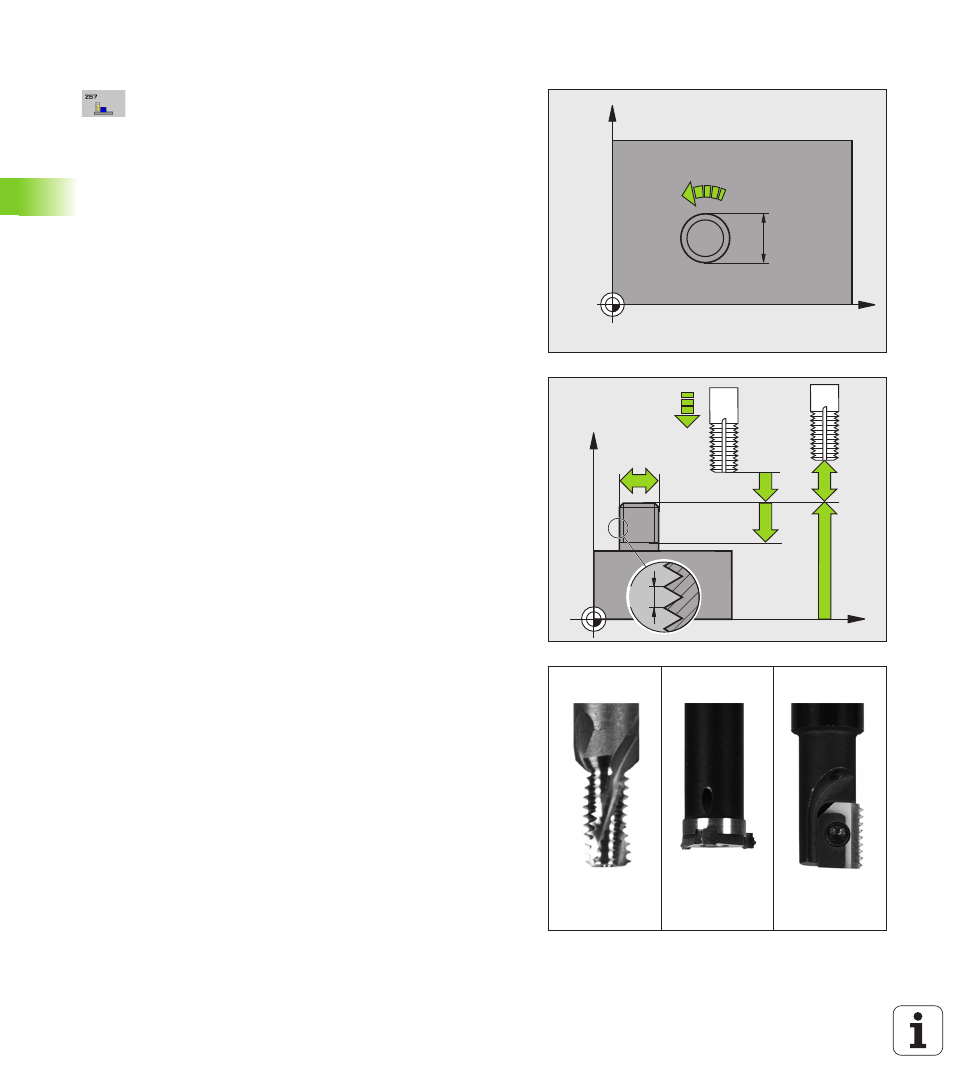

Paramètres du cycle
 Diamètre nominal Q335 : diamètre nominal du filet.
Plage de saisie 0 à 99999,9999
 Pas de vis Q239 : pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage de saisie -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet
 Filets par pas Q355 : nombre de filets avec lequel
l'outil est décalé :
0 = une hélice de 360° à la profondeur du filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie. Entre chaque mouvement, la TNC décale
l'outil de Q355 fois le pas. Plage de saisie de 0 à
99999
 Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce (en mm/min). Plage de
saisie de 0 à 99999,999 ou FMAX, FAUTO, PREDEF
 Mode fraisage Q351 : type de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
sinon PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
