14.3 ROTATION DE BASE avec deux
trous (cycle 401, DIN/ISO : G401)
Mode opératoire du cycle

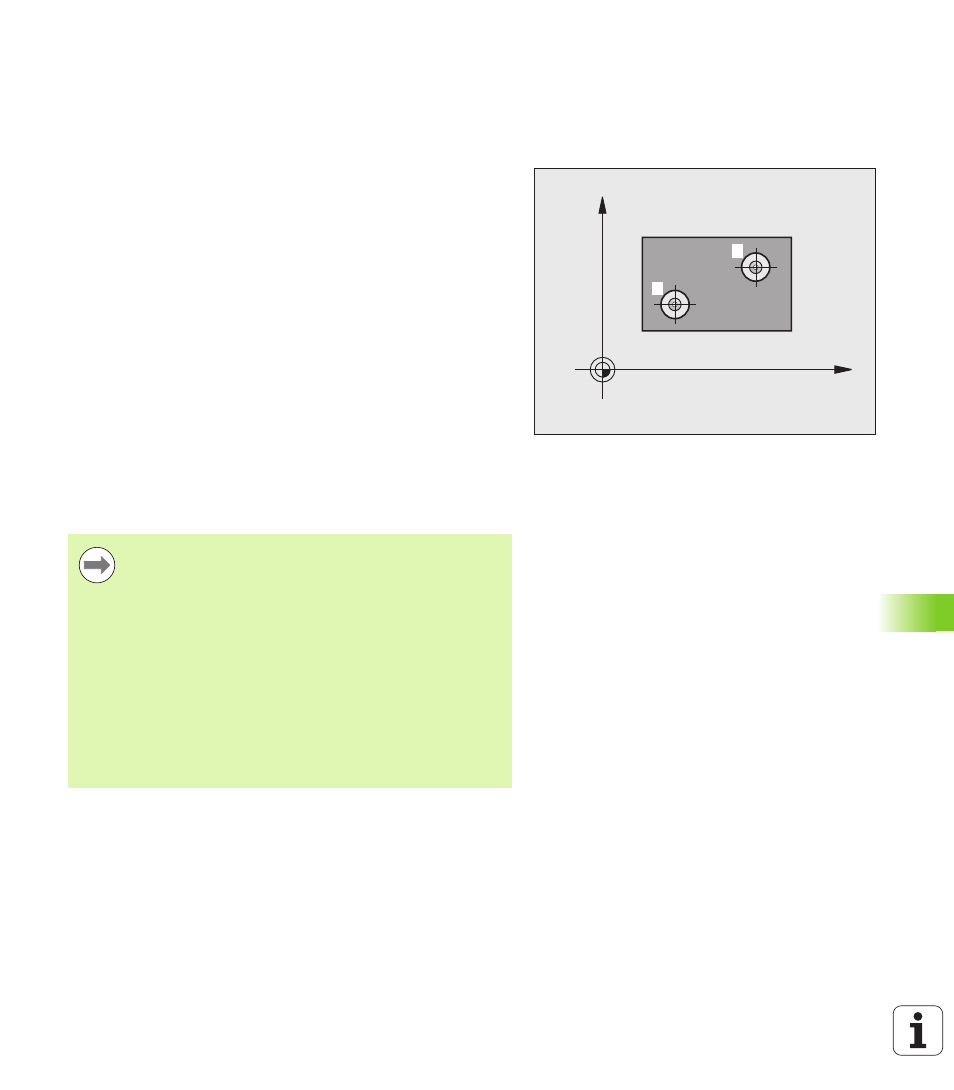

Le cycle palpeur 401 détermine les centres de deux trous. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage et la
droite reliant les centres des trous. Avec la fonction Rotation de base,
la TNC compense la valeur calculée. En alternative, vous pouvez
également compenser l'erreur d'alignement mesurée par une rotation
du plateau circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de MP6150),
avec la logique de positionnement,(voir „Exécuter les cycles
palpeurs” à la page 334) au centre programmé du premier trou
1 .
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et détermine le centre du premier trou en palpant quatre fois.
3 Puis, la TNC dégage le palpeur à la hauteur de sécurité et le
positionne au centre programmé du second trou
2 .
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du deuxième trou en palpant quatre fois.
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et exécute la rotation de base déterminée.
Attention lors de la programmation !
X
Y
1
2
Avant de définir le cycle, vous devez programmer un appel
d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
Ce cycle palpeur n'est pas autorisé si la fonction
Inclinaison du plan d'usinage est active.
Si vous souhaitez compenser l'erreur d'alignement par
une rotation du plateau circulaire, la TNC utilise alors
automatiquement les axes rotatifs suivants :
 C avec axe d’outil Z
 B avec axe d’outil Y
 A avec axe d’outil X
