160
Cycles d'usinage : fraisage de poches / tenons / rainures
5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO:
G256)
5.6 TENON RECTANGULAIRE
(cycle 256, DIN/ISO: G256)

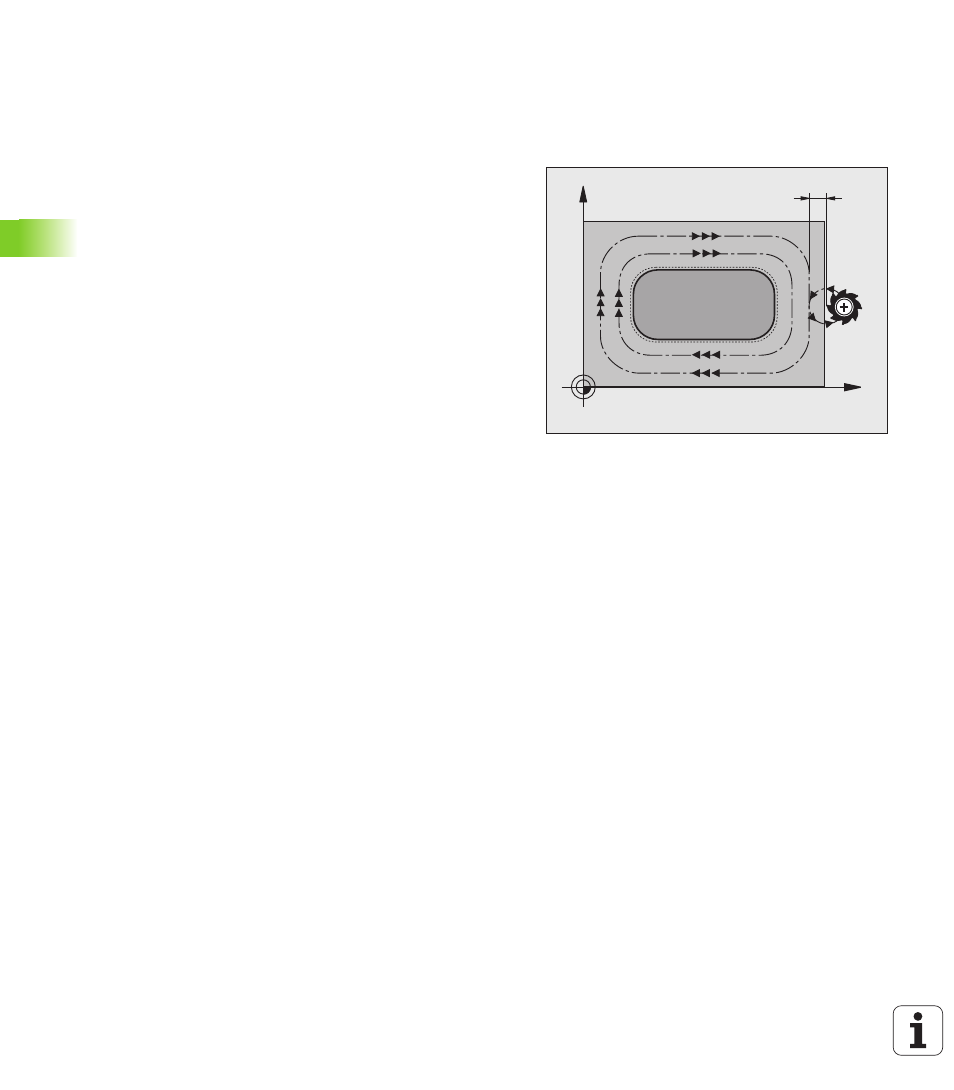

Mode opératoire du cycle
Le cycle Tenon rectangulaire 256 permet d'usiner un tenon
rectangulaire. Si une cote de la pièce brute est supérieure à la passe
latérale max., la TNC exécute alors plusieurs passes latérales jusqu'à
ce que la cote finale soit atteinte.
1
L'outil part de la position initiale du cycle (centre du tenon) et se
déplace dans le sens positif de X jusqu'à la position initiale
d'usinage du tenon. La position de départ est définie avec le
paramètre Q437. La position par défaut (Q437=0) est à 2 mm à
droite de la pièce brute du tenon
2
Si l'outil est positionné au saut de bride, la TNC le déplace en
rapide FMAX à la distance d'approche et ensuite, à la première
profondeur de passe avec l'avance de plongée en profondeur
3
Ensuite, l'outil se déplace sur un demi-cercle, tangentiellement au
contour du tenon et fraise ensuite un tour.
4
Si la cote finale n'est pas atteinte en usinant sur un tour, la TNC
positionne l'outil latéralement à la profondeur de passe courante et
usine sur un tour supplémentaire. Pour cela, la TNC tient compte
de la cote de la pièce brute, de celle de la pièce finie ainsi que de
la passe latérale autorisée. Ce processus se répète jusqu'à ce que
la cote finale programmée soit atteinte Si vous avec sélectionné le
point initial à un coin (Q437 différent de 0), la TNC usine en spirale
du point initial vers l'intérieur jusqu'à la cote finale.
5
Si plusieurs passes sont nécessaires, l'outil quitte le contour de
manière tangentielle pour retourner au point initial de l'usinage du
tenon
6
La TNC déplace ensuite l'outil à la profondeur de passe suivante et
usine le tenon à cette profondeur
7
Ce processus est répété jusqu'à ce que la profondeur programmée
soit atteinte
8
A la fin du cycle, la TNC positionne toujours l'outil dans l'axe d'outil,
à la hauteur de sécurité. La position finale ne correspond donc pas
à la position initiale
X
Y
2mm
