Paramètres du cycle – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 106
![background image](/files/816537/content/doc106.png)

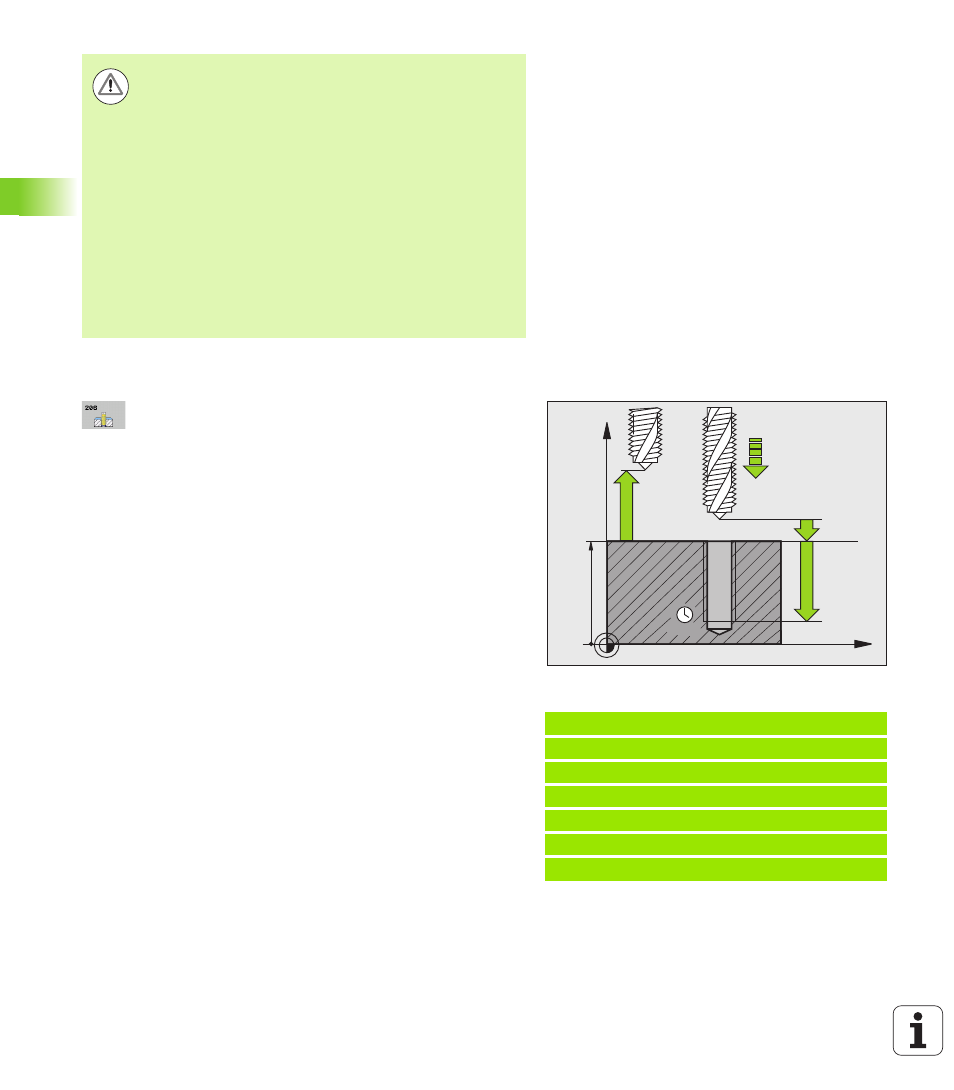

106
Cycles d'usinage : taraudage / fraisage de filets
4.2 NOUVEA
U T
A
RA
UD
A
G
E a
v
e
c mandr
in de compensation (cy
c
le
206,
DIN/ISO:
G206)
Paramètres du cycle
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil (position initiale) et
la surface de la pièce ; valeur indicative : 4x pas du
filet. Plage de saisie de 0 à 99999,9999 ou PREDEF
Profondeur de perçage
Q201 (longueur du filet, en
incrémental) : distance entre la surface de la pièce et
la fin du filet. Plage d’introduction -99999,9999 à
99999,9999
Avance F
Q206 : vitesse de déplacement de l'outil lors
du taraudage. Plage de saisie 0 à 99999,9999, sinon
FAUTO
Temporisation au fond
Q211 : indiquer une valeur
comprise entre 0 et 0,5 secondes afin d'éviter que
l'outil ne cale lors du retrait. Plage de saisie 0 à
3600,0000 ou PREDEF
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
Calcul de l'avance : F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
Attention, risque de collision!
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur positive.
Notez que la TNC inverse le calcul de la position de pré-
positionnement si vous entrez une profondeur positive.
L'outil se déplace alors dans son axe, en avance rapide, à
la distance d'approche en dessous de la surface de la
pièce !
Avec le paramètre machine 7441 - bit 0, vous définissez si
la TNC doit délivrer un message d'erreur (bit 0=0), ou non
(bit 0=1), si la broche ne fonctionne pas lors de l'appel d'un
cycle. Cette fonction doit également être adaptée par le
constructeur de votre machine.
Exemple : Séquences CN
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q211=0.25 ;TEMPO. AU FOND
Q203=+25
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas du filet (mm)
