152
Cycles d'usinage : fraisage de poches / tenons / rainures
5.4 RAINURA
G
E (cy
c
le 253, DIN/ISO:
G253)

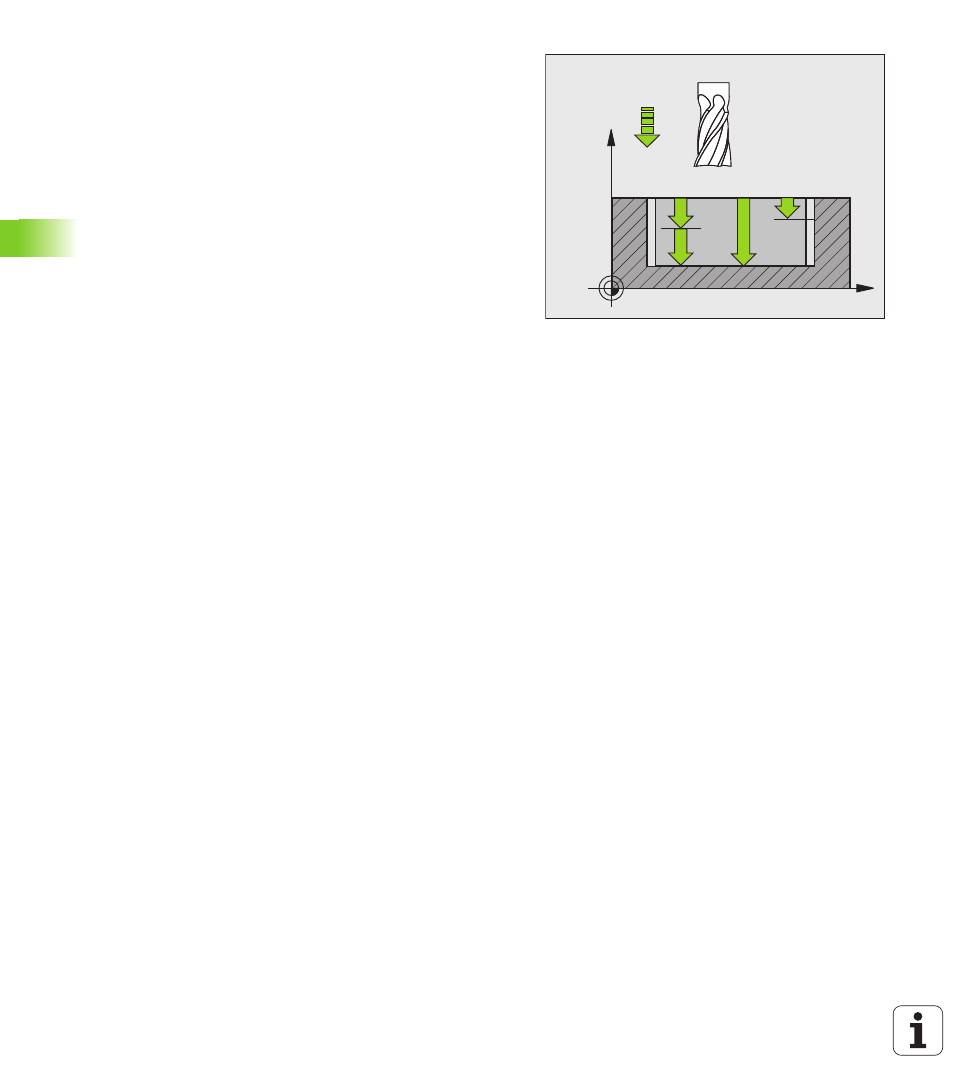

Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond de la rainure. Plage de
saisie -99999,9999 à 99999,9999
Profondeur de passe
Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Entrer une valeur
supérieure à 0. Plage de saisie 0 à 99999,9999
Surép. finition en profondeur
Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage de saisie 0 à 99999,9999
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur (en mm/min). Plage de saisie de 0 à
99999,999 ou FAUTO, FU, FZ.
Passe de finition
Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
de saisie 0 à 99999,9999
X
Z
Q201
Q206
Q202
Q338
