Cycles d'usinage : perçage
3.4 ALESA
G
E A L'ALESOIR (cy
c
le
20
1, DIN/ISO:
G20
1
)

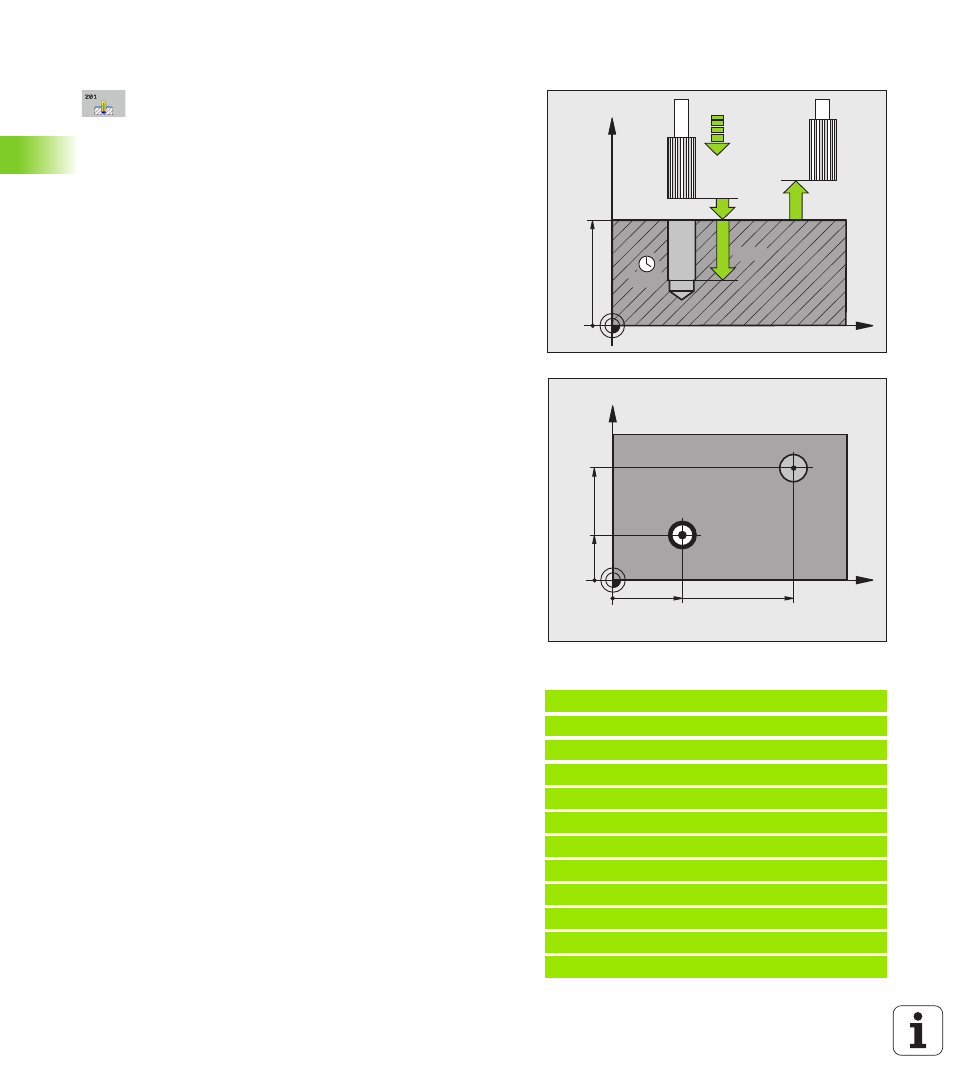

Paramètres du cycle
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, ou PREDEF
Profondeur
Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
Temporisation au fond
Q211 : durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF
Avance retrait
Q208 : vitesse de déplacement de
l'outil lors du dégagement, en mm/min. Si vous
introduisez Q208 = 0, sortie avec avance alésage à
l'alésoir. Plage d'introduction 0 à 99999,999
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction 0 à
99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999, ou PREDEF
Exemple : Séquences CN
11 CYCL DEF 201 ALES. A L'ALESOIR
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=100
;AVANCE PLONGÉE PROF.
Q211=0.5
;TEMPO. AU FOND
Q208=250
;AVANCE RETRAIT
Q203=+20
;COORD. SURFACE PIÈCE
Q204=100
;SAUT DE BRIDE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
