5 image miroir (cycle 8, din/iso: g28), Action, Attention lors de la programmation – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 287
HEIDENHAIN iTNC 530
287
1
1
.5 IMA
G
E MIR
OIR (cy
c
le 8, DIN/ISO:
G28)

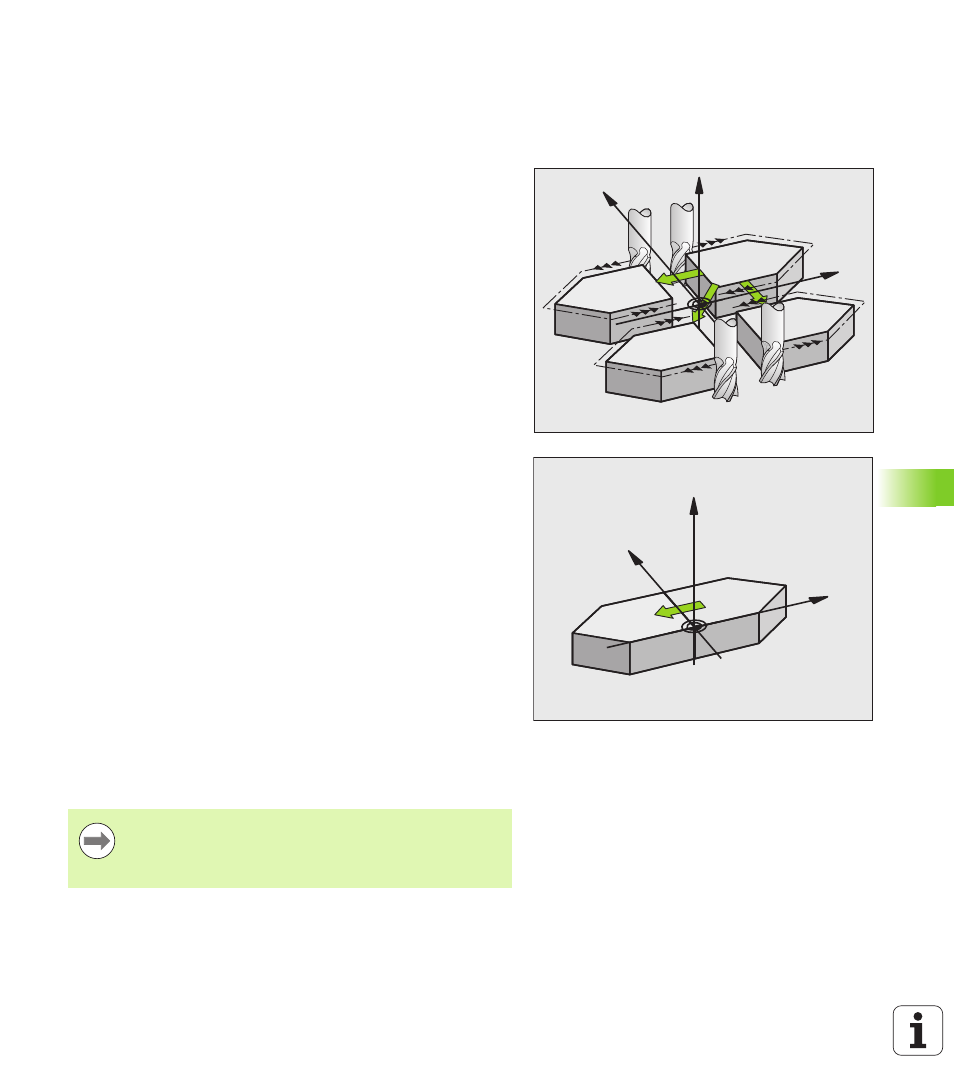

11.5 IMAGE MIROIR (cycle 8,
DIN/ISO: G28)
Action
Dans le plan d’usinage, la TNC peut exécuter une opération d’usinage
par image miroir.
L'image miroir est active dès qu'elle a été définie dans le programme.
Elle agit également en mode Positionnement avec introduction
manuelle. Les axes inversés actifs apparaissent dans l'affichage d'état
auxiliaire.
Si vous n'exécutez l'image miroir que d'un seul axe, il y a inversion
du sens d'usinage. Ceci n'est pas valable pour les cycles d'usinage.
Si vous exécutez l'image miroir sur deux axes, le sens d'usinage
n'est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro :
Le point zéro est situé sur le contour à inverser : l'élément est
inversé directement par rapport au point zéro;
Le point zéro est situé à l’extérieur du contour à inverser : il ya
décalage supplémentaire de l'élément.
Désactivation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.
Attention lors de la programmation!
Y
X
Z
Y
X
Z
Si vous ne réalisez l'image miroir que sur un axe, le sens
de déplacement est modifié pour les cycles de fraisage de
la série 200. Exception : cycle 208 avec lequel le sens de
déplacement défini dans le cycle est conservé.
