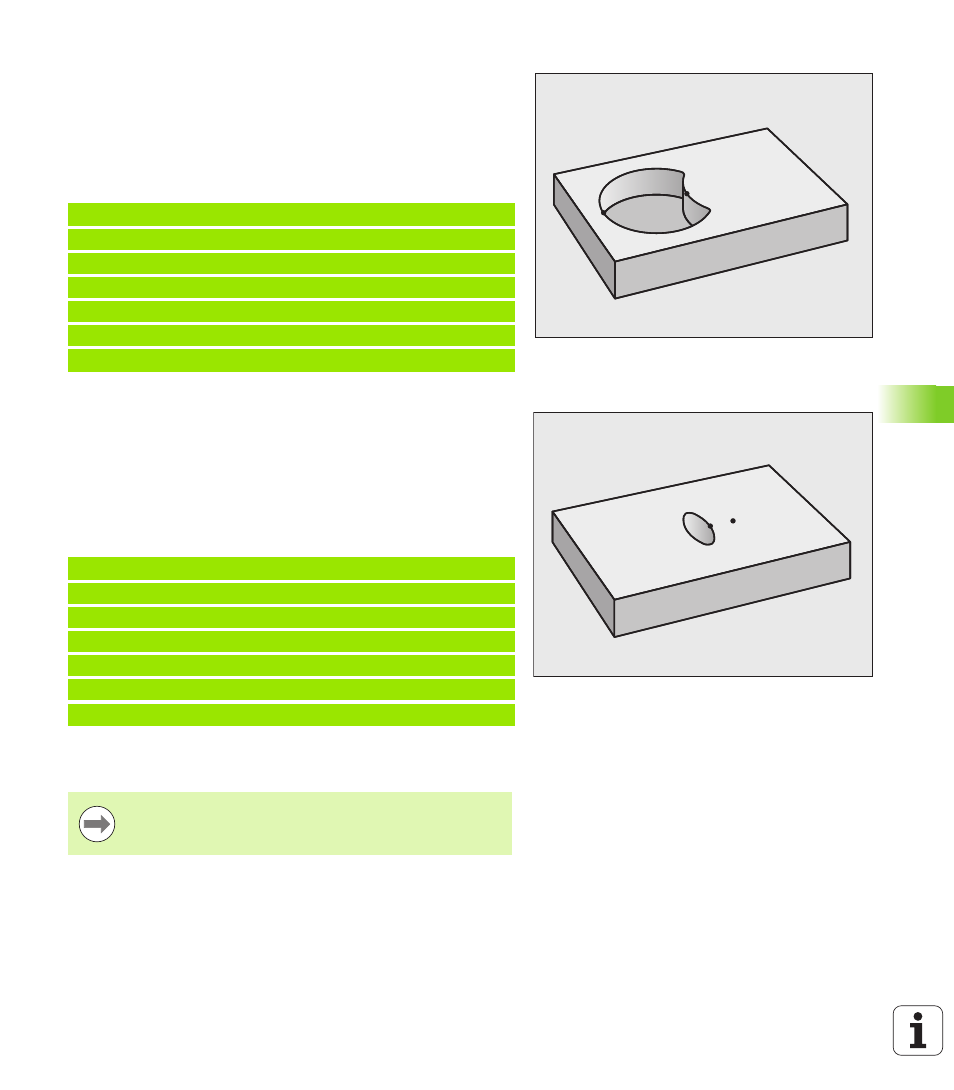

Surface „de soustraction“
La surface A doit être usinée sans la partie recouverte par B:
 Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
 Dans la formule de contour, la surface B est soustraite de la surface
A en utilisant la fonction “intersection avec complément de“
Programme de définition de contour :
Surface „d'intersection“
La surface commune de recouvrement de A et de B doit être usinée.
(Les surfaces sans recouvrement ne doivent pas être usinées.)
 Les surfaces A et B doivent être programmées sans correction de
rayon dans des programmes séparés
 Dans la formule de contour, les surfaces A et B sont prises en
compte avec la fonction “intersection avec“
Programme de définition de contour :
Usinage du contour avec les cycles SL
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “POCHE_A.H“
53 DECLARE CONTOUR QC2 = “POCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
L'ensemble du contour défini est usiné avec les cycles SL
20 - 24 (voir „Résumé” à la page 184).
