274
Cycles d'usinage : usinage ligne à ligne
1
0
.6 Ex
emples de pr
ogr
a
mmation
10.6 Exemples de programmation

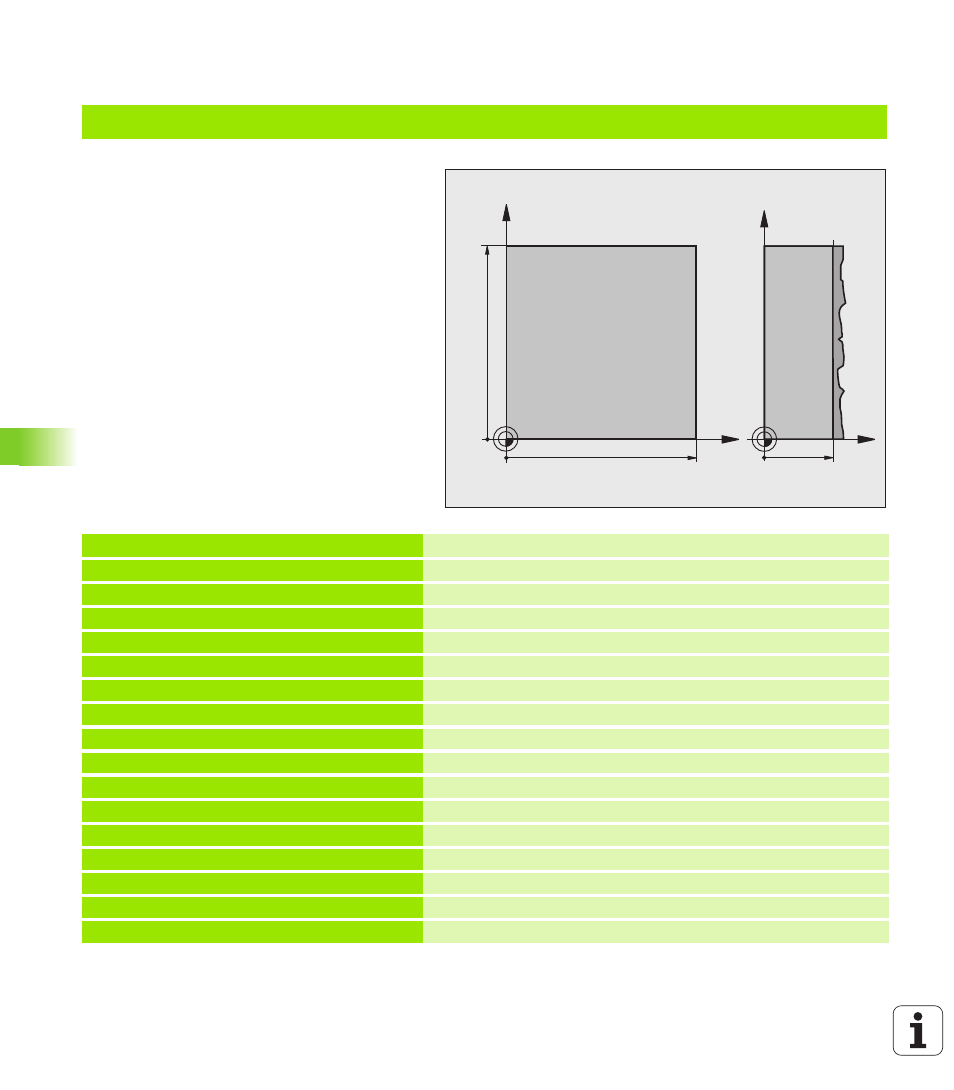

Exemple : usinage ligne à ligne
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
Définition de l'outil
4 TOOL CALL 1 Z S3500
Appel de l'outil
5 L Z+250 R0 FMAX
Dégager l'outil
6 CYCL DEF 230 LIGNE À LIGNE
Définition du cycle Usinage ligne à ligne
Q225=+0
;POINT INITIAL 1ER AXE
Q226=+0
;POINT INITIAL 2ÈME AXE
Q227=+35
;POINT INITIAL 3ÈME AXE
Q218=100
;1ER CÔTÉ
Q219=100
;2ÈME CÔTÉ
Q240=25
;NOMBRE DE COUPES
Q206=250
;AVANCE PLONGÉE PROF.
Q207=400
;AVANCE FRAISAGE
Q209=150
;AVANCE TRANSVERSALE
Q200=2
;DISTANCE D'APPROCHE
X
Y
100
100
Z
Y
35
