112 Cycles d'usinage : taraudage / fraisage de filets
4.4 T
A
RA
UD
A
G
E BRISE-COPEA
UX (cy
c
le
209, DIN/ISO:
G209)

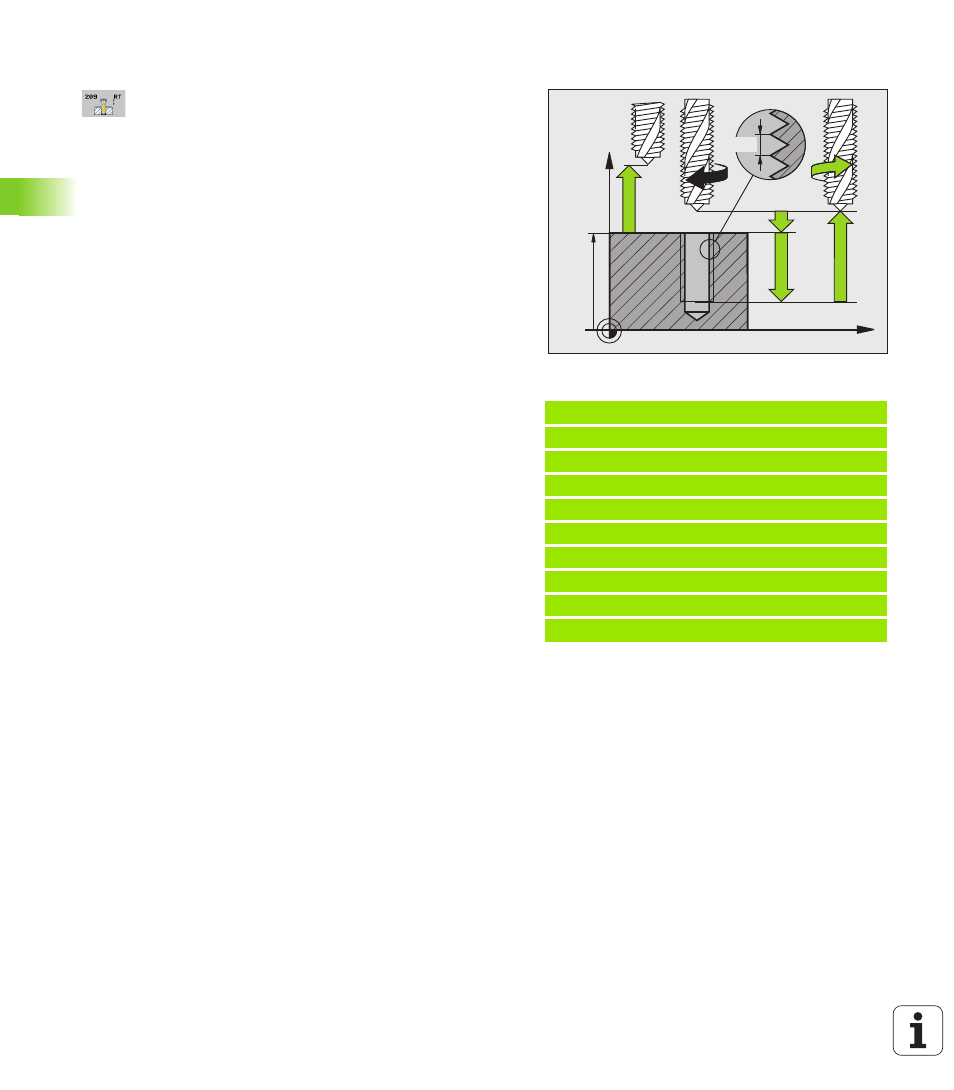

Paramètres du cycle
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil (position initiale) et
la surface de la pièce. Plage de saisie de 0 à
99999,9999 ou PREDEF
 Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
 Pas de vis Q239
Pas du filet. Le signe détermine le sens du filet, à
droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage de saisie -99,9999 à 99,9999
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental) : passe à l'issue de laquelle la
TNC applique un brise-copeaux. Plage d'introduction
0 à 99999,9999
 Retrait lors du brise-copeaux Q256 : la TNC
multiplie le pas de vis Q239 par la valeur programmée
et dégage l'outil, lors du brise-copeaux, en fonction
de la valeur ainsi obtenue. Si vous introduisez Q256 =
0, la TNC sort l'outil entièrement du trou pour dégager
les copeaux (à la distance d'approche). Plage de saisie
0 à 99999,9999
 Angle pour orientation broche Q336 (en absolu) :
angle auquel la TNC positionne l'outil avant
l'opération de filetage. Ceci vous permet
éventuellement d'effectuer une reprise de filetage.
Plage d'introduction 360,0000 à 360,0000
 Facteur vit. rot. pour retrait Q403 : facteur en
fonction duquel la TNC augmente la vitesse de
rotation de la broche - et donc l'avance de retrait -
pour la sortie du trou. Plage d'introduction 0,0001 à
10, augmentation max. à la vitesse de rotation max.
de la gamme de broche active
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le filetage, la TNC
affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, l'outil est dégagé sous l'action de la
commande. Pour cela, appuyez sur la touche positive de sens de l'axe
de broche actif.
Exemple : Séquences CN
26 CYCL DEF 209 TARAUD. BRISE-COP.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE VIS
Q203=+25 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q257=5 ;PROF. PERC. BRISE-COP.
Q256=+1 ;RETR. BRISE-COPEAUX
Q336=50 ;ANGLE BROCHE
Q403=1.5 ;FACTEUR VIT. ROT.
Z
X
Q203
Q204
Q200
Q201
Q239
