Paramètres du cycle – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 87
![background image](/files/816537/content/doc087.png)
HEIDENHAIN iTNC 530
87
3.7 LAMA
GE EN TIRANT (cy
c
le
204, DIN/ISO:
G204)

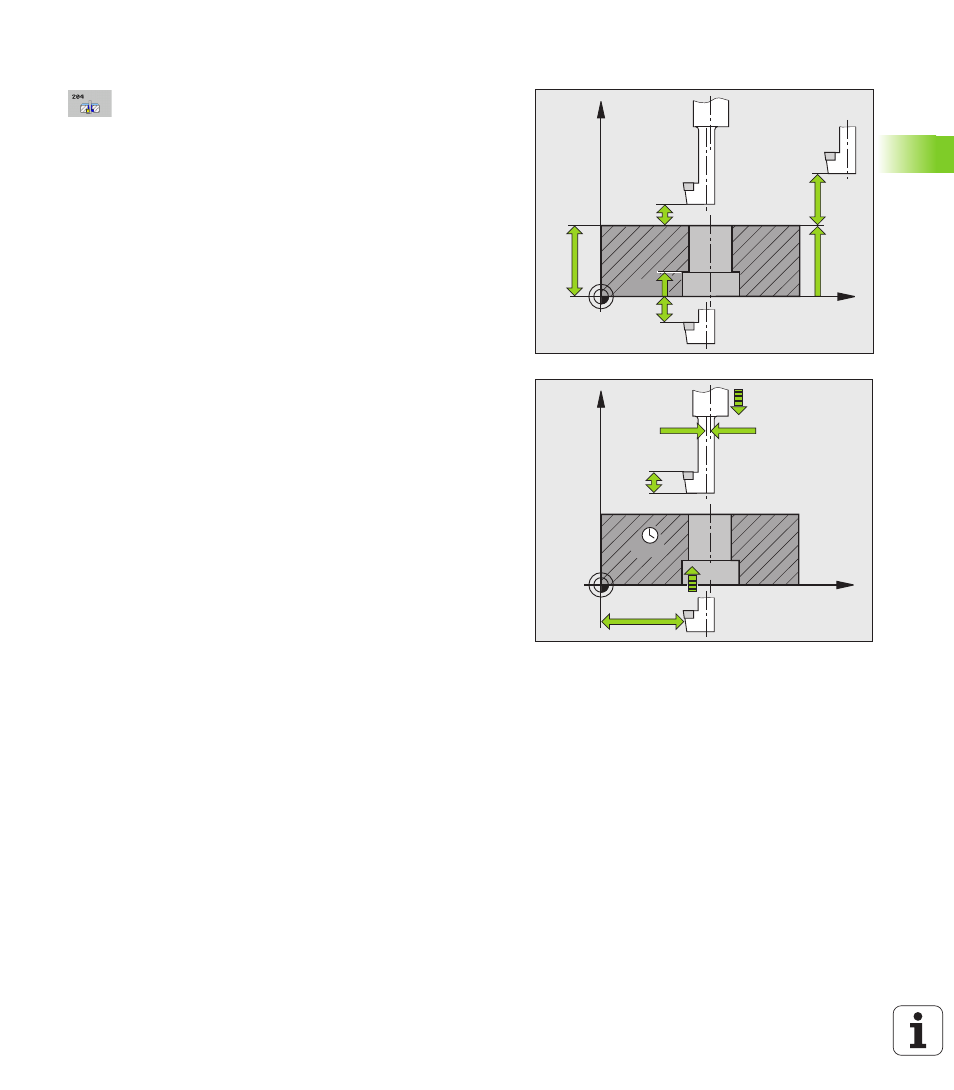

Paramètres du cycle
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
Profondeur lamage
Q249 (en incrémental) : distance
entre la face inférieure de la pièce et le fond du
lamage. Le signe positif usine un lamage dans le sens
positif de l'axe de broche. Plage d’introduction
-99999,9999 à 99999,9999
Epaisseur matière
Q250 (en incrémental) : épaisseur
de la pièce. Plage d’introduction 0,0001 à 99999,9999
Cote excentrique
Q251 (en incrémental) : cote
excentrique de l'outil ; à prendre dans la fiche
technique de l'outil. Plage d’introduction 0,0001 à
99999,9999
Hauteur de la dent
Q252 (en incrémental) : distance
entre la face inférieure de l'outil et la dent principale,
info à prendre dans la fiche technique de l'outil. Plage
d’introduction 0,0001 à 99999,9999
Avance de pré-positionnement
Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
, PREDEF
Avance lamage
Q254 : vitesse de déplacement de
l'outil lors du lamage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU
Temporisation
Q255 : temporisation en secondes au
fond du lamage. Plage d'introduction 0 à 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
