Cycles palpeurs : étalonnage automatique de la cinématique
1
8
.1 Etalonnag
e
de la cinématique a
v
e
c les palpeurs TS (option
KinematicsOpt)
18.1 Etalonnage de la cinématique
avec les palpeurs TS (option
KinematicsOpt)
Principes
Les exigences en matière de précision ne cessent de croître, en
particulier pour l'usinage 5 axes. Les pièces complexes doivent
pouvoir être produites avec une précision reproductible, y compris sur
de longues périodes.

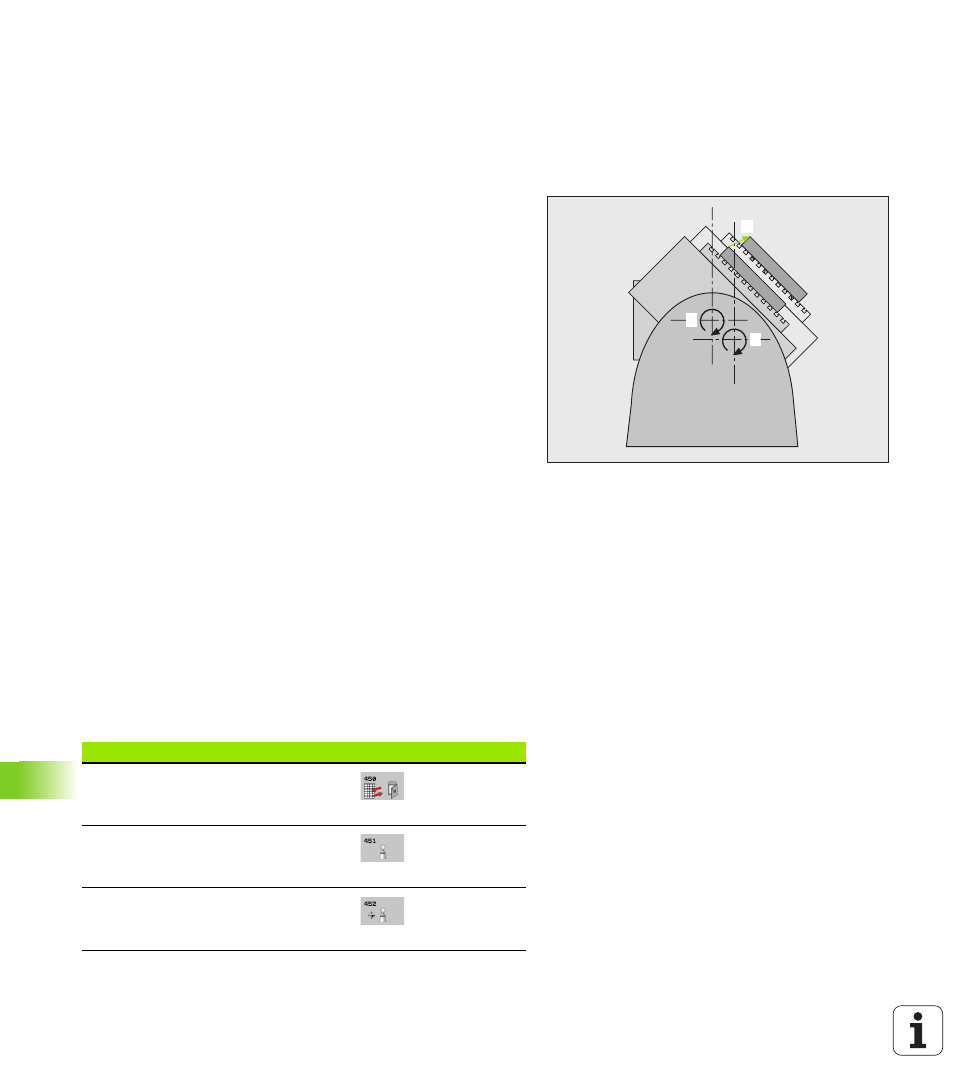

Lors d'un usinage sur plusieurs axes, l'origine des erreurs provient -
entre autres - des différences entre le modèle cinématique enregistré
dans la commande numérique (voir figure de droite
1
) et les conditions
cinématiques réellement présentes sur la machine (voir figure de
droite
2
). Lors du positionnement des axes rotatifs, ces écarts
entraînent un défaut sur la pièce (voir figure de droite
3
). Un modèle
doit être créé en étant le plus proche possible de la réalité.
La nouvelle fonction KinematicsOpt de la TNC est un composant
important destiné à répondre à ces exigences complexes : un cycle de
palpage 3D étalonne de manière entièrement automatique les axes
rotatifs présents sur la machine. Peu importe que les axes rotatifs
soient associés à un plateau circulaire ou à une tête pivotante. Une
bille étalon est fixée à un emplacement quelconque de la table de la
machine et étalonnée avec la résolution définie. Lors de la définition
du cycle, il suffit d'introduire séparément pour chaque axe rotatif la
plage que vous souhaitez étalonner.
La TNC détermine la précision statique d'inclinaison avec les valeurs
mesurées. Le logiciel minimise les erreurs de positionnement
résultant des mouvements d'inclinaison. A la fin de la mesure, il
mémorise automatiquement la géométrie de la machine dans les
constantes-machine du tableau de la cinématique.
Résumé
La TNC propose des cycles permettant de sauvegarder, restaurer,
contrôler et optimiser automatiquement la cinématique de votre
machine :
1
2
3
Cycle
Softkey
Page
450 SAUVEGARDER CINEMATIQUE :
sauvegarde et restauration automatique
des cinématiques
451 MESURE CINEMATIQUE : contrôle
et optimisation automatique de la
cinématique de la machine
452 COMPENSATION PRESET:
Contrôle et optimisation automatique de
la cinématique de la machine
