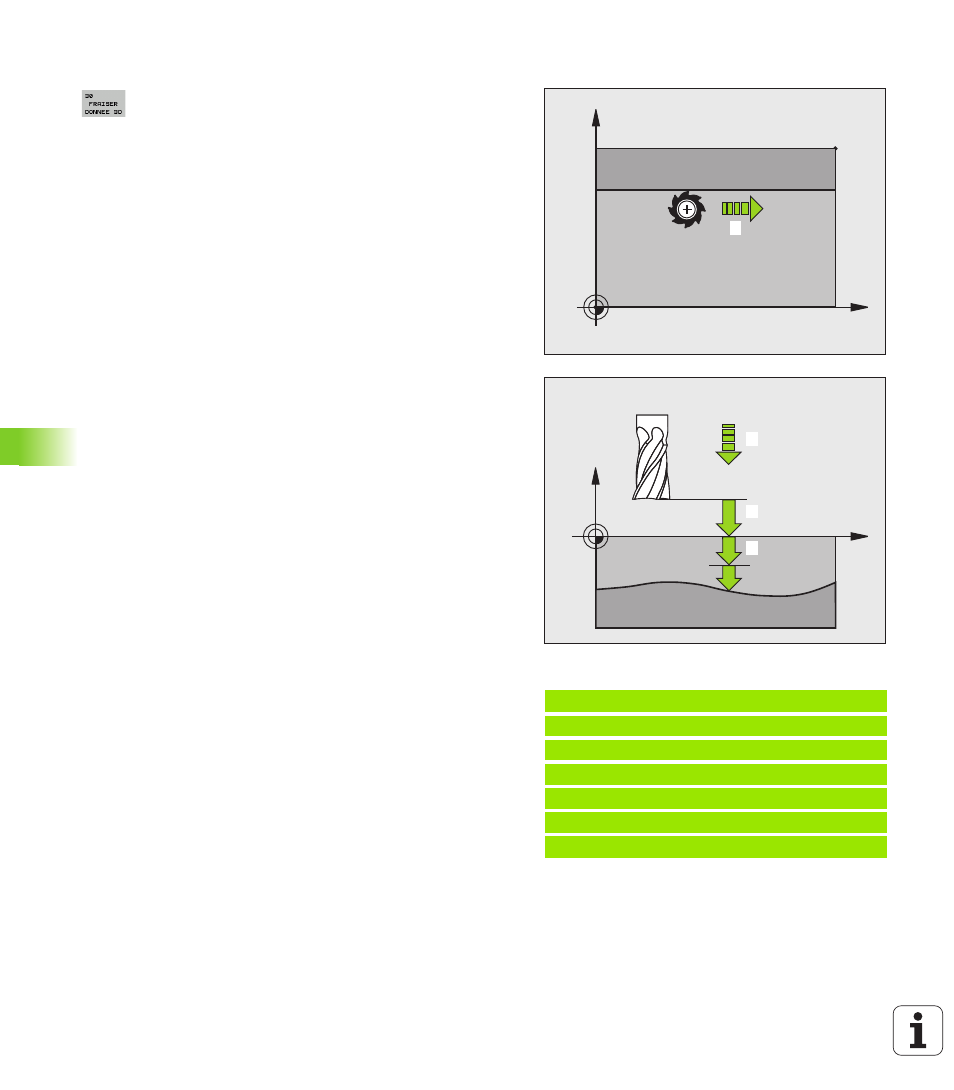

Paramètres du cycle – HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 262
262
Cycles d'usinage : usinage ligne à ligne
1
0
.2 EXECUTION DONNEES 3D
(cy
c
le 30, DIN/ISO:
G60)
Paramètres du cycle
Nom de fichier pour données 3D
: Introduire le nom
du programme où sont mémorisées les données du
contour ; si le fichier n'est pas dans le répertoire
courant, introduire le chemin d'accès complet.
Introduction possible de 254 caractères max.
Zone point MIN
: Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage.
Plage d'introduction -99999,9999 à 99999,9999
Zone point MAX
: Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage.
Plage d'introduction -99999,9999 à 99999,9999
Distance d'approche
1
(en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide. Plage d'introduction 0 à
99999,9999
Profondeur de passe
2
(en incrémental) : distance
parcourue par l'outil à chaque passe Plage
d'introduction -99999,9999 à 99999,9999
Avance plongée en profondeur
3
: Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
Plage d'introduction 0 à 99999,999, ou FAUTO
Avance fraisage
4
: Vitesse de déplacement de l'outil
lors du fraisage, en mm/min. Plage d'introduction 0 à
99999,9999, ou FAUTO
Fonction auxiliaire M
: saisie optionelle de deux
fonctions auxiliaires max , par ex. M13. Plage
d'introduction 0 à 999
Exemple : Séquences CN
64 CYCL DEF 30.0 EXÉCUTION DONNÉES 3D
65 CYCL DEF 30.1 PGM DIGIT.: EX.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST. 2
69 CYCL DEF 30.5 PASSE -5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X
MIN
MAX
X
Z
1
2
3
