HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 125
![background image](/files/816537/content/doc125.png)
HEIDENHAIN iTNC 530
125
4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
c
le 264, DIN/ISO:
G264)

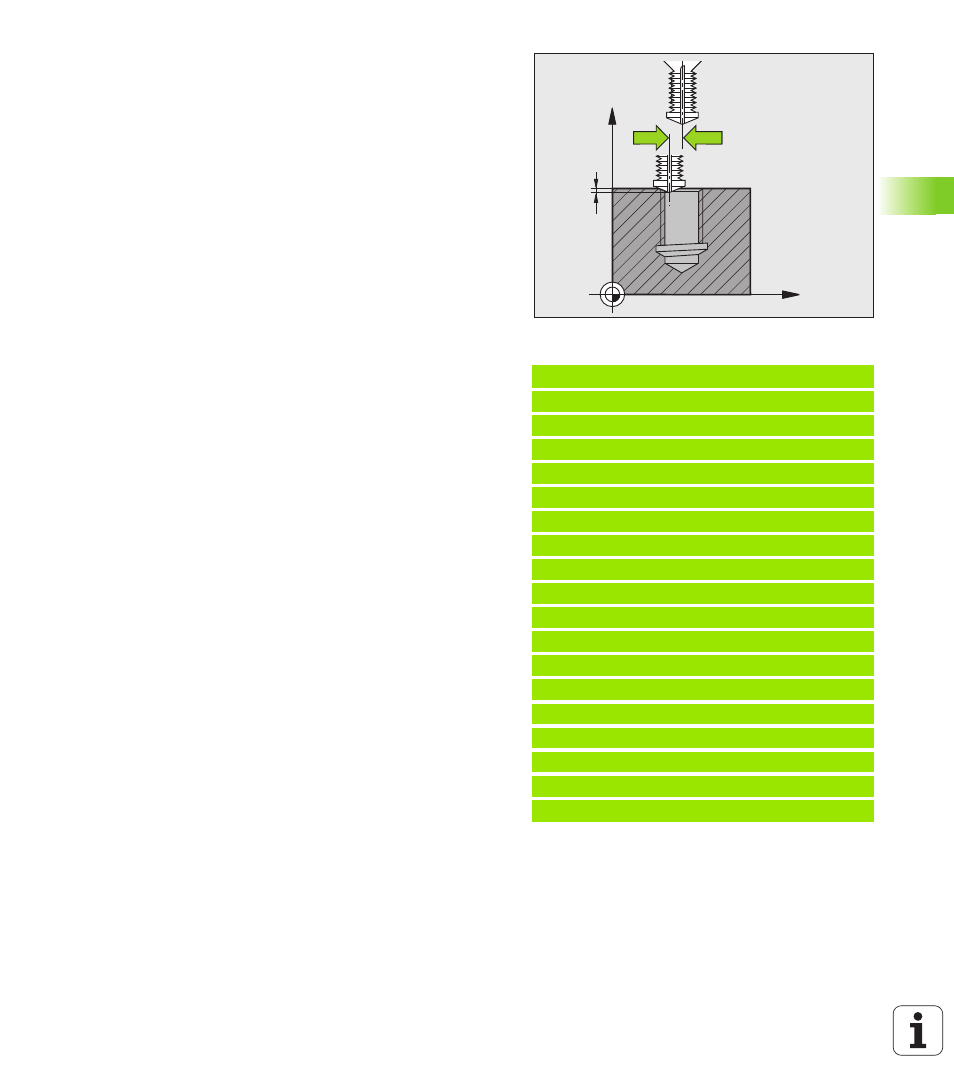

Profondeur du chanfrein frontal
Q358 (en
incrémental) : distance entre la surface de la pièce et
la pointe de l'outil lors de l'usinage d'un chanfrein
frontal. Plage de saisie -99999,9999 à 99999,9999
Décalage chanfrein frontal
Q359 (en incrémental) :
distance avec laquelle la TNC décale le centre d'outil
à partir du centre du trou. Plage de saisie 0 à
99999,9999
Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
Avance plongée en profondeur
Q206 : vitesse de
déplacement de l'outil lors du perçage (en mm/min).
Plage de saisie de 0 à 99999,999 ou FAUTO, FU.
Avance de fraisage
Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,9999, sinon FAUTO.
Avance de fraisage
Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,9999, sinon FAUTO.
Exemple : Séquences CN
25 CYCL DEF 264 FILETAGE AV. PERCAGE
Q335=10
;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-16
;PROFONDEUR FILETAGE
Q356=-20
;PROFONDEUR PERÇAGE
Q253=750
;AVANCE PRÉ-POSIT.
Q351=+1
;MODE FRAISAGE
Q202=5
;PROFONDEUR DE PASSE
Q258=0.2
;DISTANCE SÉCURITÉ
Q257=5
;PROF. PERC. BRISE-COP.
Q256=0.2
;RETR. BRISE-COPEAUX
Q358=+0
;PROF. POUR CHANFREIN
Q359=+0
;DÉCAL. JUSQ. CHANFREIN
Q200=2
;DISTANCE D'APPROCHE
Q203=+30
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q206=150
;AVANCE PLONGÉE PROF.
Q207=500
;AVANCE FRAISAGE
Q512=50
;AVANCE D'APPROCHE
X
Z
Q359
Q359
Q358
