HEIDENHAIN iTNC 530 167
5.7 TENON CIR
C
ULAIRE (cy
c
le
257
, DIN/ISO:
G257)

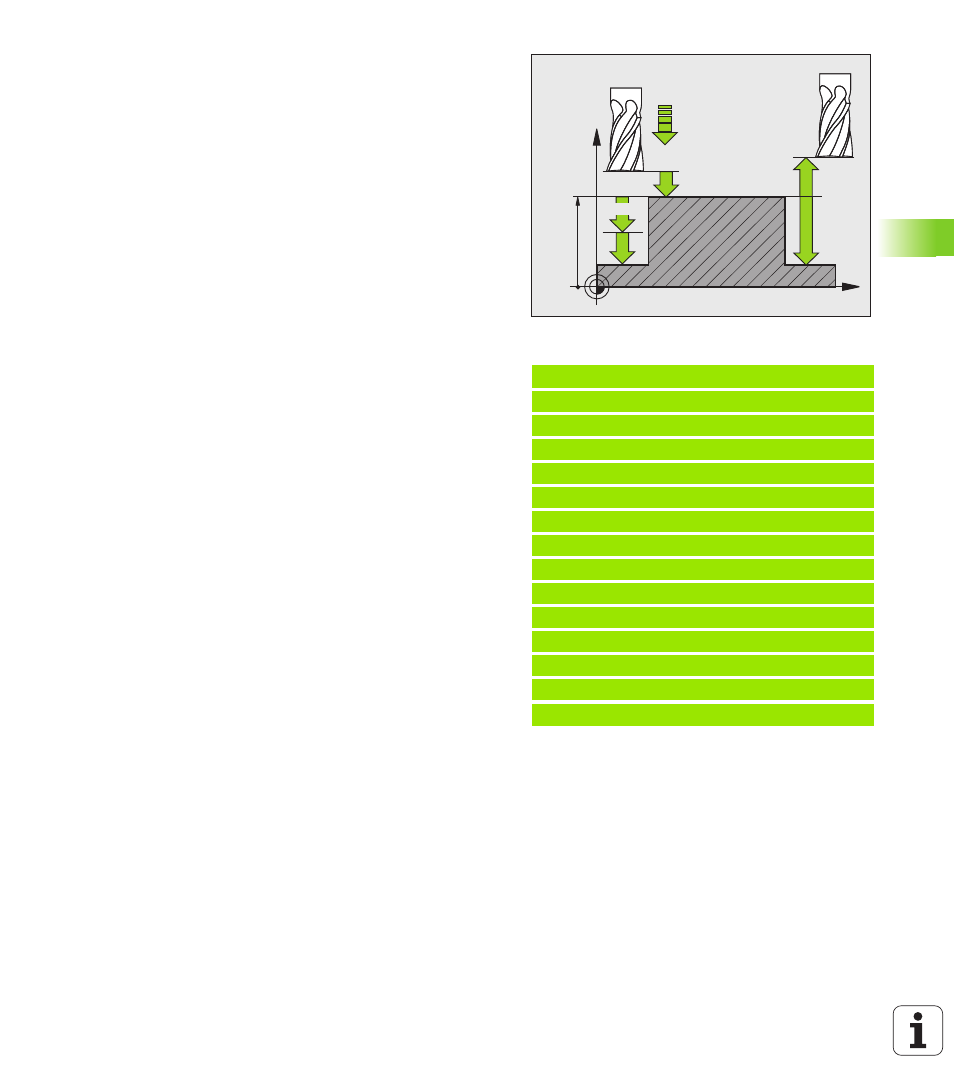

 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et la base du tenon. Plage de
saisie -99999,9999 à 99999,9999
 Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Entrer une valeur
supérieure à 0. Plage de saisie 0 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou FMAX, FAUTO, FU, FZ
 Distance d'approche Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage de saisie de 0 à 99999,9999
ou PREDEF
 Coordonnée surface pièce Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
de saisie -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Facteur de recouvrement Q370 : Q370 x rayon d'outil
= passe latérale k. Plage de saisie de 0,1 à 1,414,
sinon PREDEF.
 Angle initial : angle polaire par rapport au centre du
tenon, à partir duquel l'outil doit accoster le tenon
Plage d'introduction 0 à 359°
Exemple : Séquences CN
8 CYCL DEF 257 TENON CIRCULAIRE
Q223=60 ;DIAM. PIÈCE FINIE
Q222=60 ;DIAM. PIÈCE BRUTE
Q368=0.2 ;SUREPAIS. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
Q376=0 ;ANGLE INITIAL
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
