HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 333
![background image](/files/816537/content/doc333.png)
HEIDENHAIN iTNC 530
333
13.2 A
v
ant de tr
a
v
ailler a
v
e
c les cy
cles palpeurs!

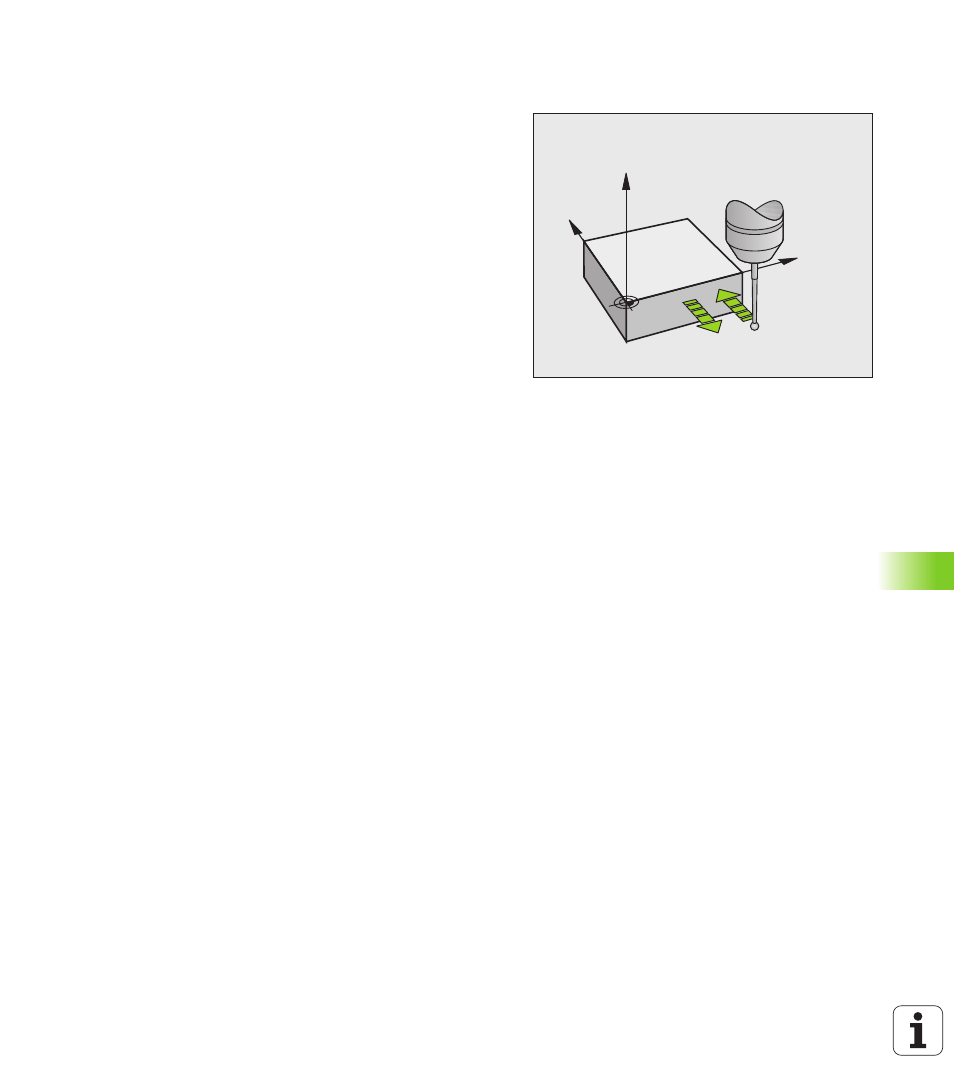

Palpeur à commutation, avance de palpage :
PM6120
Dans PM6120, vous définissez l'avance avec laquelle la TNC doit
palper la pièce.
Palpeur à commutation, avance pour
déplacements de positionnement : MP6150
Dans PM6150, vous définissez l'avance avec laquelle la TNC doit
prépositionner le palpeur ou le positionner entre des points de
mesure.
Palpeur à commutation, avance rapide pour
déplacements de positionnement : MP6151
Dans MP6151, vous définissez si la TNC doit positionner le palpeur
avec l'avance définie dans MP6150 ou bien avec l'avance rapide de la
machine.
Valeur d'introduction = 0 : positionnement avec l'avance définie
dans MP6150
Valeur d'introduction = 1 : prépositionnement en avance rapide
KinematicsOpt, limite de tolérance pour le mode
Optimisation : MP6600
Dans MP6600, vous définissez la limite de tolérance à partir de laquelle
la TNC doit signaler, en mode Optimisation, le dépassement de cette
limite par les données de la cinématique déterminées. Valeur par
défaut : 0.05. Plus la machine est grande et plus vous devez
sélectionner des valeurs élevées
Plage d'introduction : 0,001 à 0,999
KinematicsOpt, écart autorisé par rapport au
rayon de la bille étalon : MP6601
Dans MP6601, vous définissez l'écart max. autorisé du rayon de la bille
d'étalonnage mesurée automatiquement avec les cycles par rapport
au paramètre introduit dans le cycle.
Plage d'introduction : 0,01 à 0,1
Pour les 5 points de palpage, la TNC calcule le rayon de la bille étalon
deux fois à chaque point de mesure. Si le rayon est supérieur à Q407
+ MP6601, la commande délivre un message d'erreur, ce qui suppose
la présence de salissures.
Si le rayon calculé par la TNC est inférieur à 5 * (Q407 - MP6601), la
TNC délivre également un message d'erreur.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
