Cycles d'usinage : corps d'un cylindre
8.5 CORPS D'UN C
Y
LINDRE F
raisag
e
d'un cont
our ext
er
ne (cy
c
le 39,
DIN/ISO:
G139, option
logicielle 1)

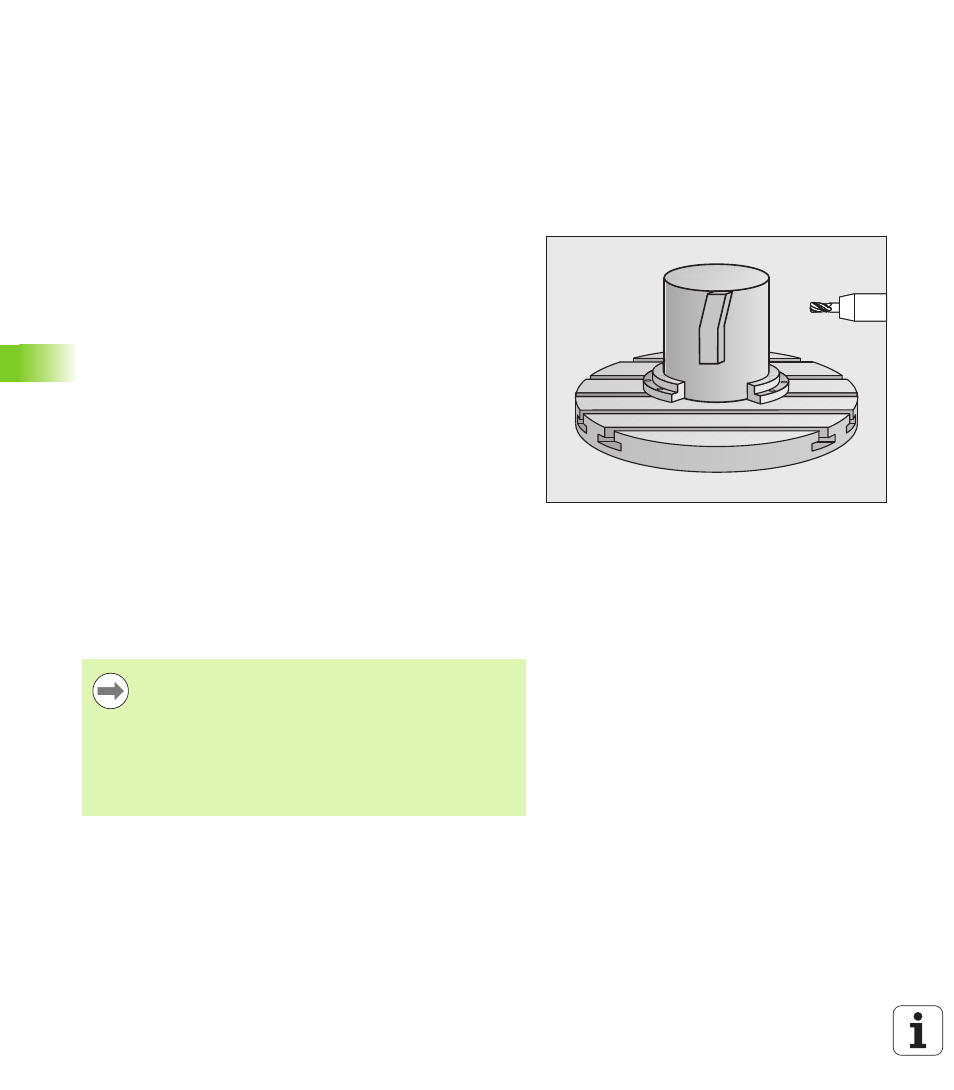

8.5 CORPS D'UN CYLINDRE
Fraisage d'un contour externe
(cycle 39, DIN/ISO: G139,
option logicielle 1)
Mode opératoire du cycle
Ce cycle d'appliquer le développé d'un contour ouvert sur le corps
d'un cylindre. La TNC met en place l'outil avec ce cycle de manière à
ce que, avec correction de rayon active, la paroi du contour fraisé soit
parallèle à l'axe du cylindre.
Contrairement aux cycles 28 et 29, vous définissez le contour réel à
usiner dans le sous-programme de contour.
1
La TNC positionne l'outil au-dessus du point initial de l'usinage. Le
point initial est situé près du premier point défini dans le sous-
programme de contour et se trouve décalé du diamètre de l'outil
(par défaut)
2
Après avoir positionné l'outil à la première profondeur de passe, la
TNC le déplace en avance de fraisage Q12 sur un arc de cercle
tangentiel au contour. Si nécessaire, elle tient compte de la
surépaisseur latérale
3
A la première profondeur de passe, l'outil fraise avec l'avance de
fraisage Q12 le long du contour et jusqu’à ce que le tracé de
contour défini soit entièrement usiné
4
L'outil se dégage ensuite de l'ilot oblong de manière tangentielle,
et retourne au point initial de l'usinage
5
Les phases 2 à 4 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
6
L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle (en
fonction du paramètre-machine 7420)
Vous pouvez définir le mode d'accostage du cycle 39 avec
le paramètre 7680, Bit 16 :
Bit 16 = 0:
Approche et sortie tangentielle
Bit 16 = 1:
Au point de départ, plonger perpendiculairement à la
profondeur, sans approche tangentielle et dégager au
point final du contour sans sortie tangentielle.
