80
5 Programmation: Outils
5.2 Données d‘
outils

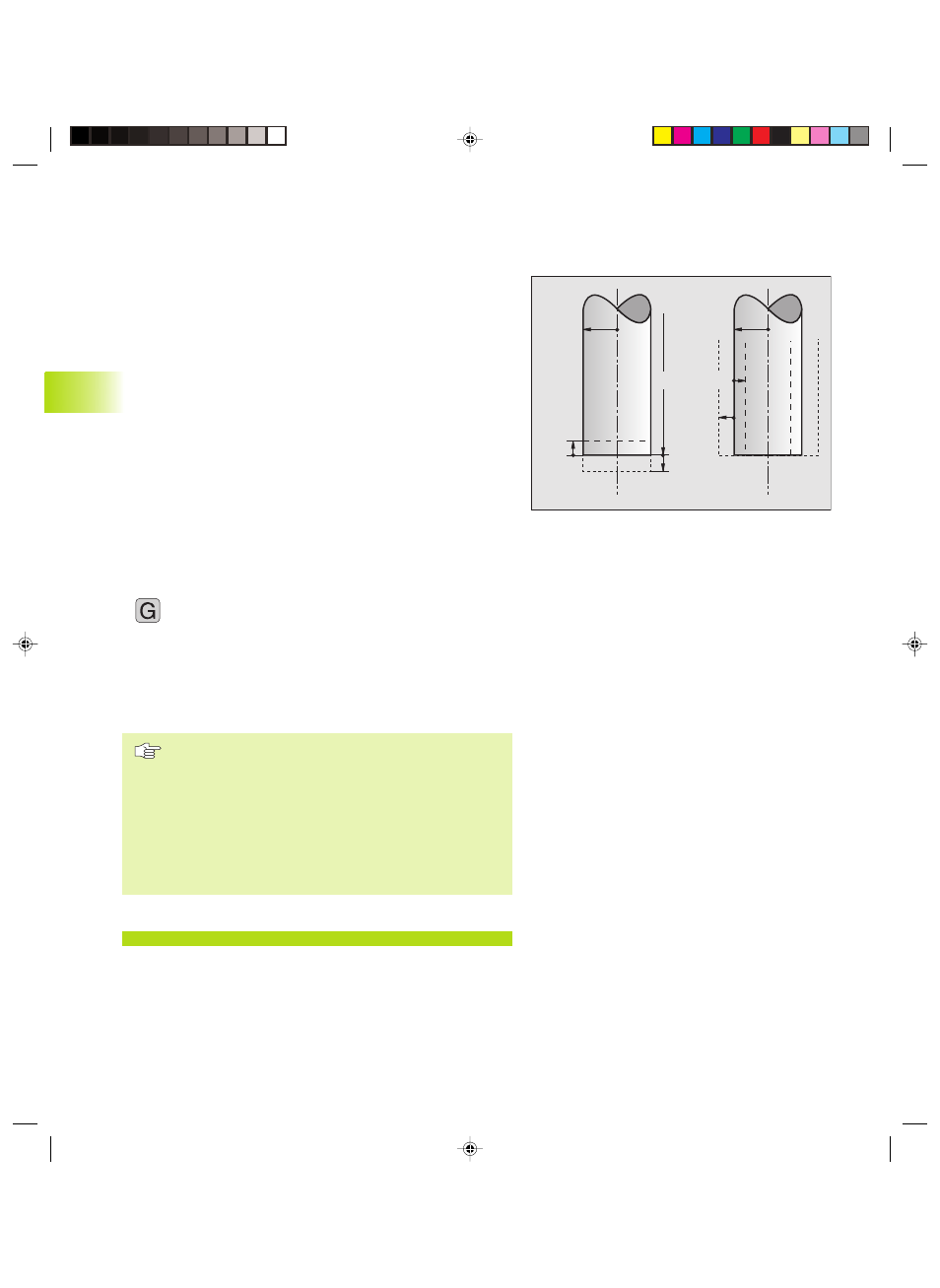

DR<0
DR>0
DL<0
R
DL>0
L
R
Rayon d‘outil R
Introduisez directement le rayon d‘outil R.
Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DR>0).
Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l'appel d‘outil avec T.
Une valeur Delta négative correspond à une réduction d‘épaisseur
(DR<0). Elle est introduite pour l‘usure d‘outil dans le tableau
d‘outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans
une séquence T, vous pouvez également introduire la valeur sous
forme de paramètre Q.
Plage d‘introduction: Les valeurs Delta ne doivent pas excéder ±
99,999 mm.
Introduire les données d'outils dans le programme
Pour un outil donné, vous définissez une fois dans une séquence
G99 le numéro, la longueur et le rayon d'outil:
99
ú
Sélectionner la définition d'outil. Valider avec la touche
ENT
ú
Introduire le numéro d'outil: pour désigner l‘outil sans
ambiguité.
ú
Introduire la longueur d'outil: valeur de
correction pour la longueur
ú
Introduire le rayon d'outil
Pendant le dialogue, vous pouvez insérer directement la
valeur de longueur dans le champ de dialogue.
TNC 426, TNC 430:
Appuyer sur la touche „Prise en compte position
effective“. Veillez à ce que l‘axe d‘outil soit sélectionné
dans l‘affichage d‘état.
TNC 410:
Appuyer sur la softkey POS. AKT. Z.
Exemple de séquence CN
N40 G99 T5 L+10 R+5 *
Fkap5.pm6
28.06.2006, 14:54
