1 gr aphismes – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 294
![background image](/files/816114/content/doc294.png)
TNC 410, TNC 426, TNC 430 HEIDENHAIN
279
1
1
.1 Gr
aphismes
Commuter le menu de softkeys en mode Test de programme
jusqu‘à ce que les softkeys suivantes apparaissent:

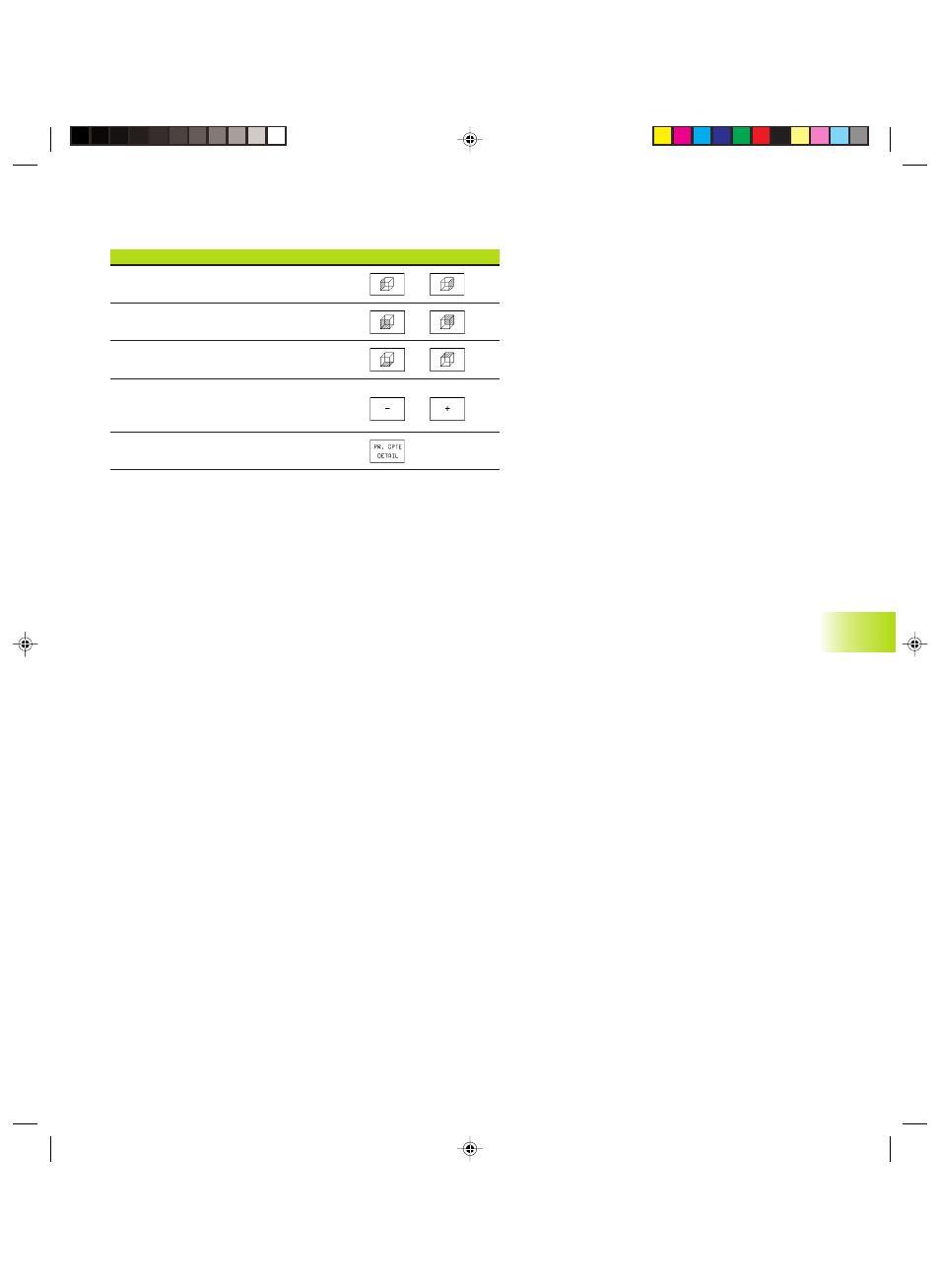

Fonction
Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Faire glisser surface de coupe pour
réduire ou agrandir la pièce brute
Prendre en compte le détail souhaité
Modifier l‘agrandissement de la projection
Softkeys: cf. tableau
ú
Si nécessaire, arrêter la simulation graphique
ú
A l‘aide de la softkey (tableau), sélectionner le côté de
la pièce
ú
Réduire ou agrandir la pièce brute: maintenir
enfoncée la softkey „–“ ou „+“
ú
Prendre en compte le détail souhaité: appuyer sur la
softkey PR. EN CPTE DETAIL
ú
Relancer le test du programme avec la Softkey START
(RESET + START rétablit la pièce brute d'origine)
Position du curseur lors de l'agrandissement de
la projection (sauf TNC 410)
Lors d‘un agrandissement de la projection, la TNC affiche les
coordonnées de l‘axe que vous avez sectionné. Les coordonnées
correspondent à la zone définie pour l‘agrandissement de la
projection. A gauche du trait oblique, la TNC affiche la plus petite
coordonnée de la zone (point MIN) et à droite, la plus grande
coordonnée (point MAX).
Lors d‘un agrandissement de la projection, la TNC affiche MAGN en
bas et à droite de l‘écran.
Lorsque la TNC ne peut plus réduire ou agrandir davantage la pièce
brute, elle affiche le message d‘erreur adéquat dans la fenêtre du
graphisme. Pour supprimer le message d‘erreur, agrandissez ou
diminuez à nouveau la pièce brute.
Nkap11.pm6
28.06.2006, 14:54
279
