181
TNC 410, TNC 426, TNC 430 HEIDENHAIN
ú
Avance plongée en profondeur: vitesse de
déplacement de l‘outil lors de la plongée
ú
1er côté : longueur de la rainure; définir le premier
sens de coupe avec son signe
ú
2ème côté : largeur de la rainure
ú
Avance F: vitesse de déplacement de l‘outil dans le
plan d‘usinage

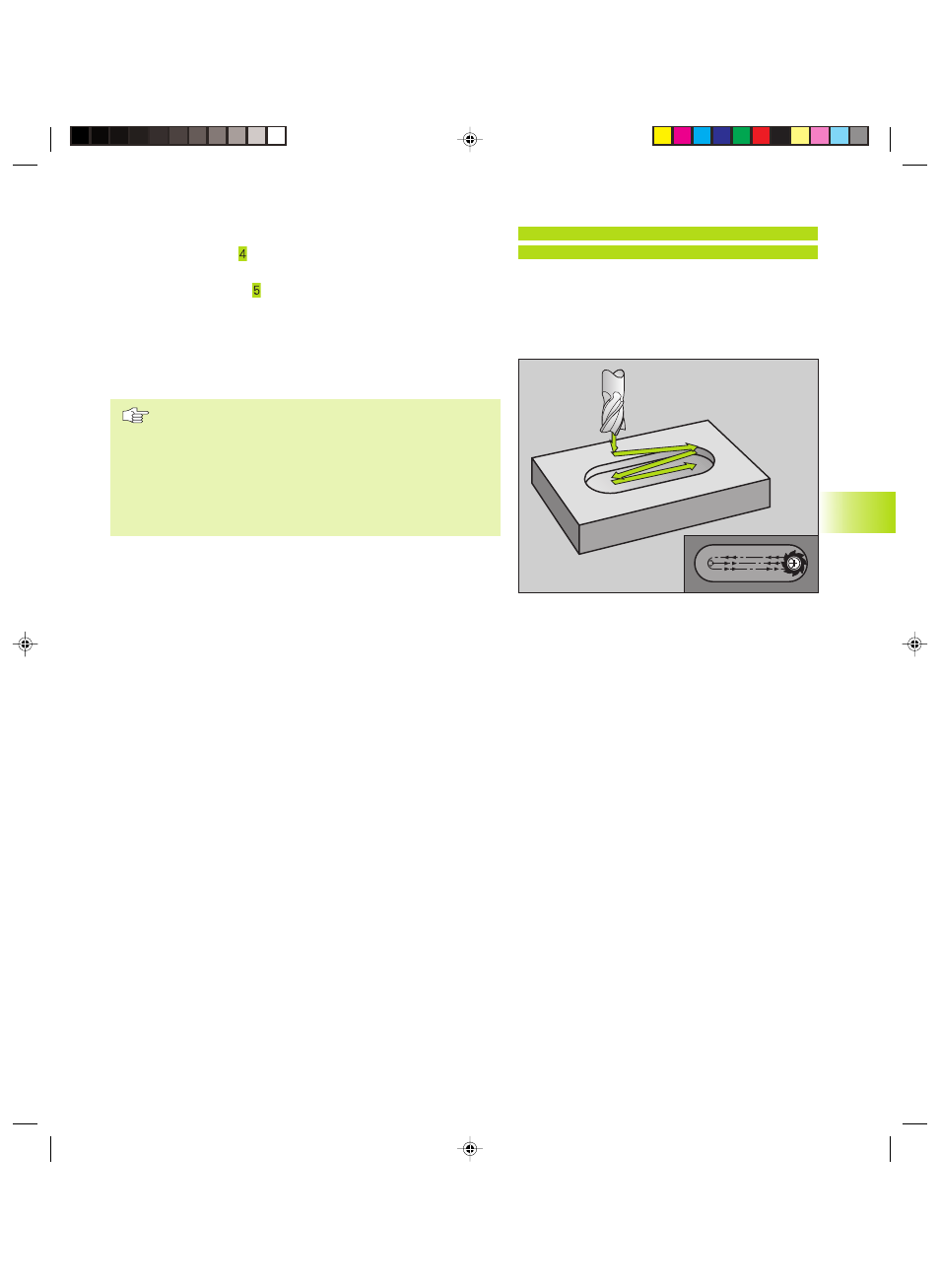

RAINURE (trou oblong) avec plongée pendulaire
(cycle G210)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Le diamètre de la fraise ne doit pas être supérieur à Larg.
rainure ni inférieur à 1/3 de Larg. rainure
Le diamètre de la fraise ne doit pas être inférieur à 1/2
longueur de rainure: sinon pas de plongée pendulaire.
Ebauche
1 La TNC positionne l'outil en rapide dans l'axe de broche à la 2ème
distance d'approche, puis au centre du cercle de gauche; partant
de là, la TNC positionne l'outil à la distance d'approche au-dessus
de la surface de la pièce
2 L‘outil se déplace suivant l'avance de fraisage sur la surface de la
pièce; partant de là, la fraise se déplace dans le sens longitudinal
de la rainure – en plongeant obliquement dans la matière – vers
le centre du cercle de droite
3 Ensuite, l'outil se déplace à nouveau en plongeant obliquement
vers le centre du cercle de gauche; ces phases se répètent
jusqu'à ce que la prof. de fraisage programmée soit atteinte
4 A la profondeur de fraisage, la TNC déplace l‘outil pour le
surfaçage à l‘autre extrêmité de la rainure, puis à nouveau en son
centre
Finition
5 Partant du centre de la rainure, la TNC déplace l‘outil
tangentiellement au contour achevé; celui-ci effectue ensuite la
finition du contour en avalant (avec M3)
6 A la fin du contour, l‘outil s‘éloigne du contour par tangentement
pour aller jusqu‘au centre de la rainure
7 Pour terminer, l‘outil retourne en avance rapide à la distance
d'approche et – si celle-ci est programmée – à la 2ème distance
d'approche
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
Exemple de séquence CN:
N44 G74 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y12 P07 275*
