3 cor rection d‘ outil – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 108
92
5 Programmation: Outils

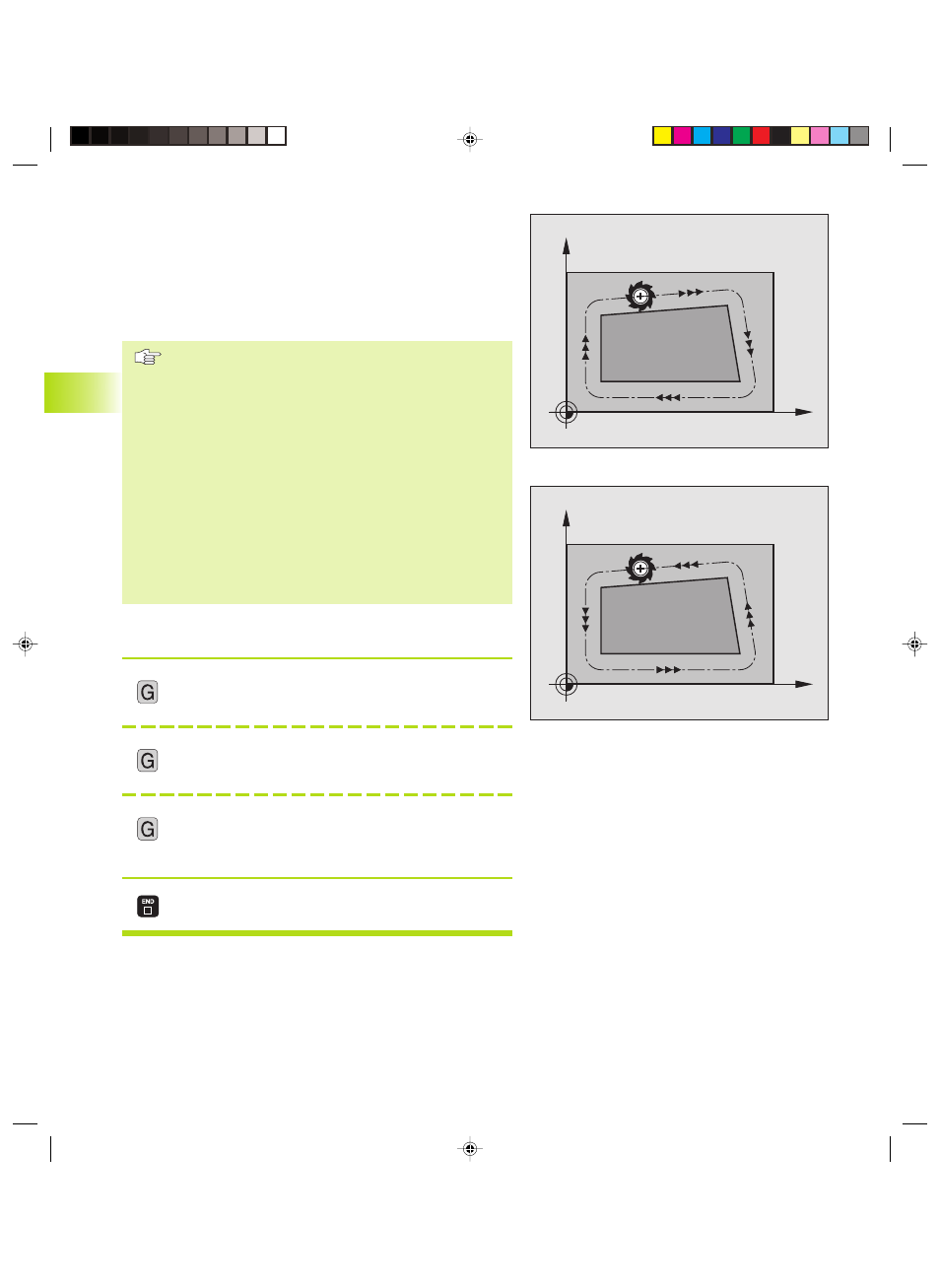

Contournages avec correction de rayon: G41 et G42
G41
L‘outil se déplace à gauche du contour
G42
L‘outil se déplace à droite du contour
La distance entre le centre de l‘outil et le contour programmé
correspond à la valeur du rayon de l‘outil. „droite“ et „gauche“
désignent la position de l‘outil dans le sens du déplacement le long
du contour de la pièce.
Au minimum une séquence sans correction de rayon
avec G40 doit séparer deux séquences de programme
dont la correction de rayon G41 et G42 diffère.
Une correction de rayon est active en fin de séquence
où elle a été programmée pour la première fois.
Vous pouvez aussi activer la correction de rayon pour les
axes auxiliaires du plan d'usinage. Programmez
également les axes auxiliaires dans chacune des
séquences suivantes car sinon la TNC exécute à
nouveau la correction de rayon dans l'axe principal.
Lors de la 1ère séquence avec correction de rayon G41/
G42 et lors de l‘annulation avec G40, la TNC positionne
toujours l‘outil perpendiculairement au point initial ou au
point final programmé. Positionnez l‘outil devant le 1er
point du contour ou derrière le dernier point du contour
de manière à éviter que celui-ci ne soit endommagé.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence G01:
<
41
Déplacement d‘outil à gauche du contour
programmé: sélectionner la fonction G41
42
Déplacement d‘outil à droite du contour
programmé: sélectionner la fonction G42
40
Déplacement d‘outil sans correction de rayon
ou annuler la correction de rayon: sélectionner
la fonction G40
Clôre la séquence: touche END
5.3 Cor
rection d‘
outil
X
Y
G41
X
Y
G42
