7 Programmation: Fonctions auxiliaires
132
Vitesse d‘avance aux arcs de cercle:
M109/M110/M111
Comportement standard
La vitesse d‘avance programmée se réfère à la trajectoire du centre
de l‘outil.
Comportement sur les arcs de cercle avec M109
Lorsque la TNC usine l‘intérieur et l‘extérieur des arcs de cercle,
l‘avance reste constante à la dent de l‘outil.
Comportement sur les arcs de cercle avec M110
L‘avance ne reste constante que lorsque la TNC usine l‘intérieur des
arcs de cercle. Lors de l‘usinage externe d‘un arc de cercle, il n‘y a
pa d‘équilibrage de l‘avance.
M110 agit également pour l'usinage interne d'arcs de
cercle avec les cycles de contournage.
Effet
M109 et M110 deviennent actives en début de séquence.
Pour annuler M109 et M110, introduisez M111.
Pré-calcul d'un contour avec correction de rayon
(LOOK AHEAD): M120
Comportement standard
Lorsque le rayon d‘outil est supérieur à un élément de contour qui
doit être usiné avec correction de rayon, la TNC interrompt
l'exécution du programme et affiche un message d‘erreur. M97 (cf.
„Usinage de petits éléments de contour: M97“) évite le message
d‘erreur mais provoque une marque de dépouille et décale en outre
le coin.

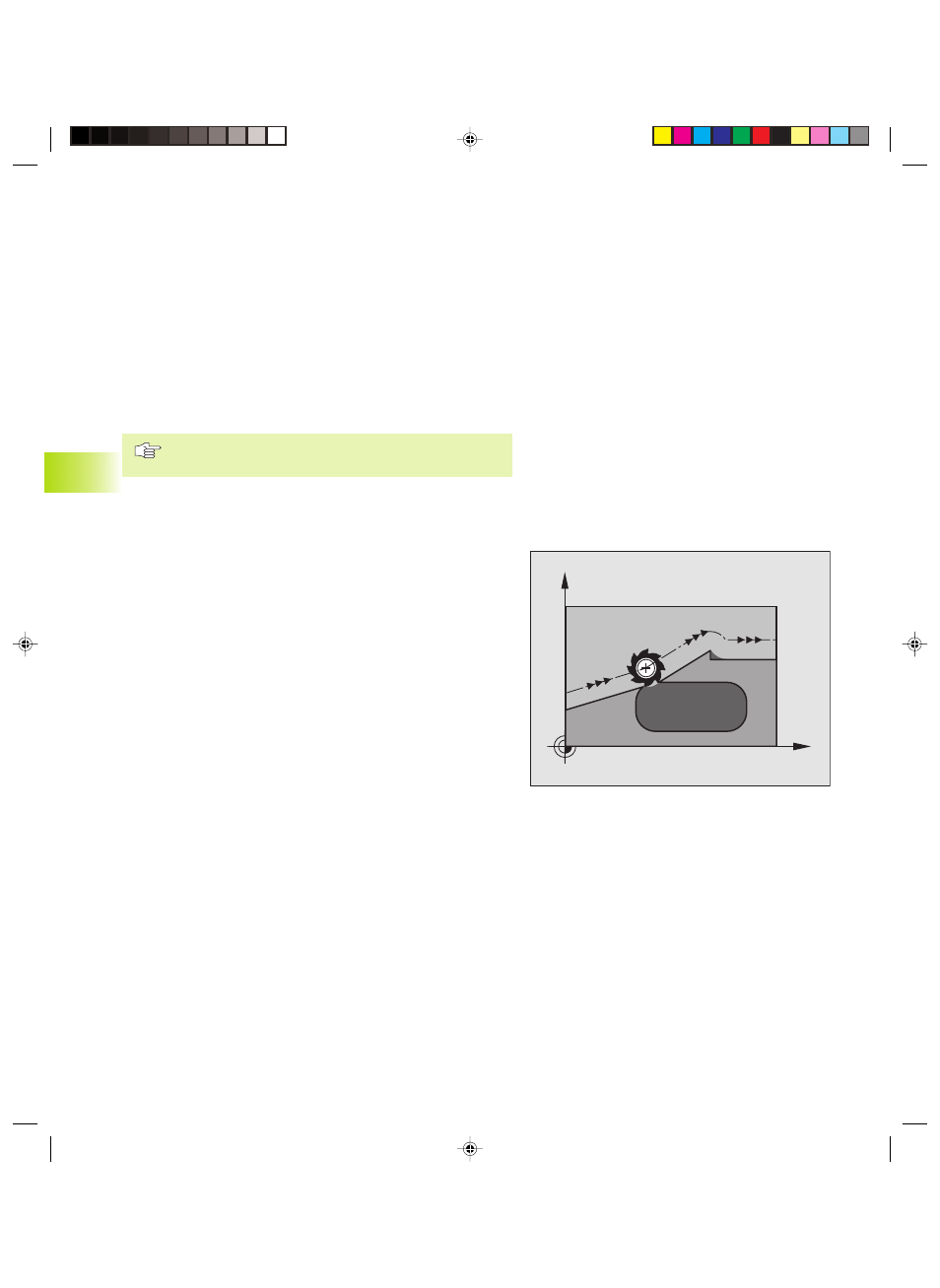

Si le contour comporte des contre-dépouilles, la TNC endommage
celui-ci. Cf. figure de droite.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention
des contre-dépouilles et dépouilles. Elle effectue un pré-calcul de la
trajectoire de l‘outil à partir de la séquence actuelle. Les endroits où
le contour pourrait être endommagé par l'outil restent non usinés
(représentation en gris sombre sur la figure de droite). Vous pouvez
également utiliser M120 pour attribuer une correction de rayon
d'outil à des données ou données de digitalisation créées sur un
support externe de données. De cette manière, les écarts par
rapport au rayon d'outil théorique sont compensables.
Derrière M120, vous définissez avec LA (de l‘angl. Look Ahead:
„voir avant“) le nombre de séquences (99 max.) que la TNC pré-
calcule. Plus le nombre de séquences que vous avez sélectionné
est élevé et plus lent sera le traitement des séquences.
X
Y
7.4 F
onctions auxiliair
es pour le compor
tement de cont
our
nag
e
Hkap7.pm6
28.06.2006, 14:54
132
