6.4 Cont
our
nag
es – coor
données car
tésiennes

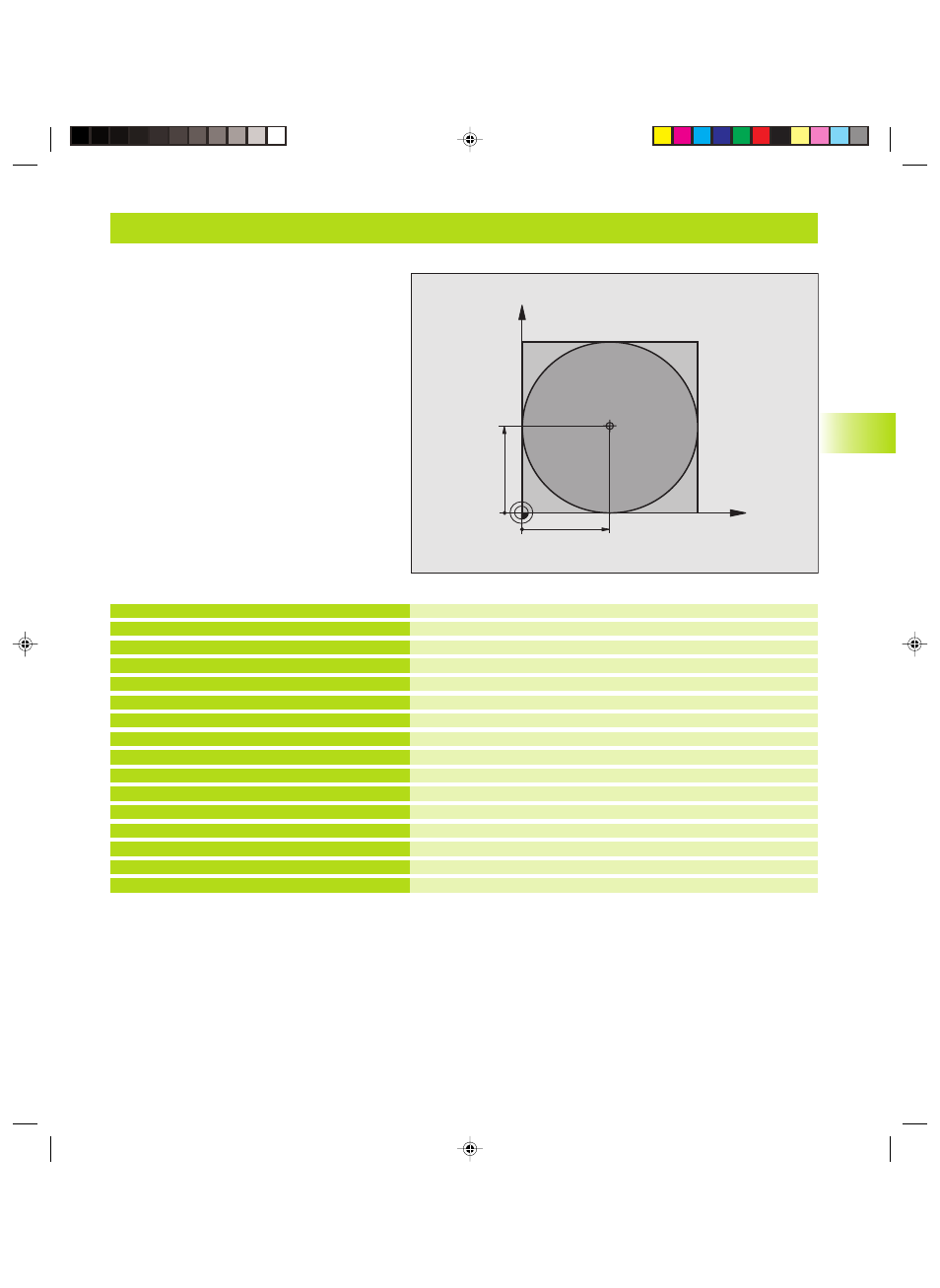

Exemple: Cercle entier en coordonnées cartésiennes
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 *
N40 T1 G17 S3150 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 X-40 Y+50 *
N80 G01 Z-5 F1000 M3 *
N90 G01 G41 X+0 Y+50 F300 *
N100 G26 R5 F150 *
N110 G02 X+0 *
N120 G27 R5 F500 *
N130 G01 G40 X-40 Y-50 F1000 *
N140 G00 Z+250 M2 *
N999999 %C-CC G71 *
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définir le centre du cercle
Pré-positionner l‘outil
Aller à la profondeur d‘usinage
Aborder le point initial du cercle, correction de rayon G41
Approche tangentielle
Aborder le point final (=point initial du cercle)
Sortie tangentielle
Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
Dégager l'outil dans l'axe de broche, fin du programme
X
Y
50
50
I,J
Gkap6.pm6
28.06.2006, 14:54
111
