125
TNC 410, TNC 426, TNC 430 HEIDENHAIN
Insérer des transitions de contour entre n'importe
quels éléments du contour: M112 (sauf TNC 426,
TNC 430)
Comportement standard
A tous les changements de sens supérieurs à l'angle limite
programmé (PM7460), la TNC arrête brièvement la machine (arrêt
précis).
Avec les séquences de programme avec correction du rayon (RR/
RL), la TNC insère automatiquement un cercle de transition aux
angles externes.
Comportement avec M112
Vous pouvez adapter le comportement avec M112 à
l'aide des paramètres-machine.
Quels que soient les éléments du contour (corrigés ou non)
pouvant être situés dans le plan ou dans l'espace, la TNC insère
entre eux une transition de contour pouvant être sélectionnée:
■
Cercle tangentiel: PM7415.0 = 0
Aux points de raccordement, la modification de courbure
provoque un saut d'accélération
■
Polynome de 3ème ordre (lissage de points): PM7415.0 = 1
Aux points de raccordement, il n'y a pas de saut de vitesse
■
Polynome de 5ème ordre: PM7415.0 = 2
Aux points de raccordement, il n'y a pas de saut d'accélération
■
Polynome de 7ème ordre: PM7415.0 = 3 (configuration standard)
Aux points de raccordement, il n'y a pas de saut de secousse

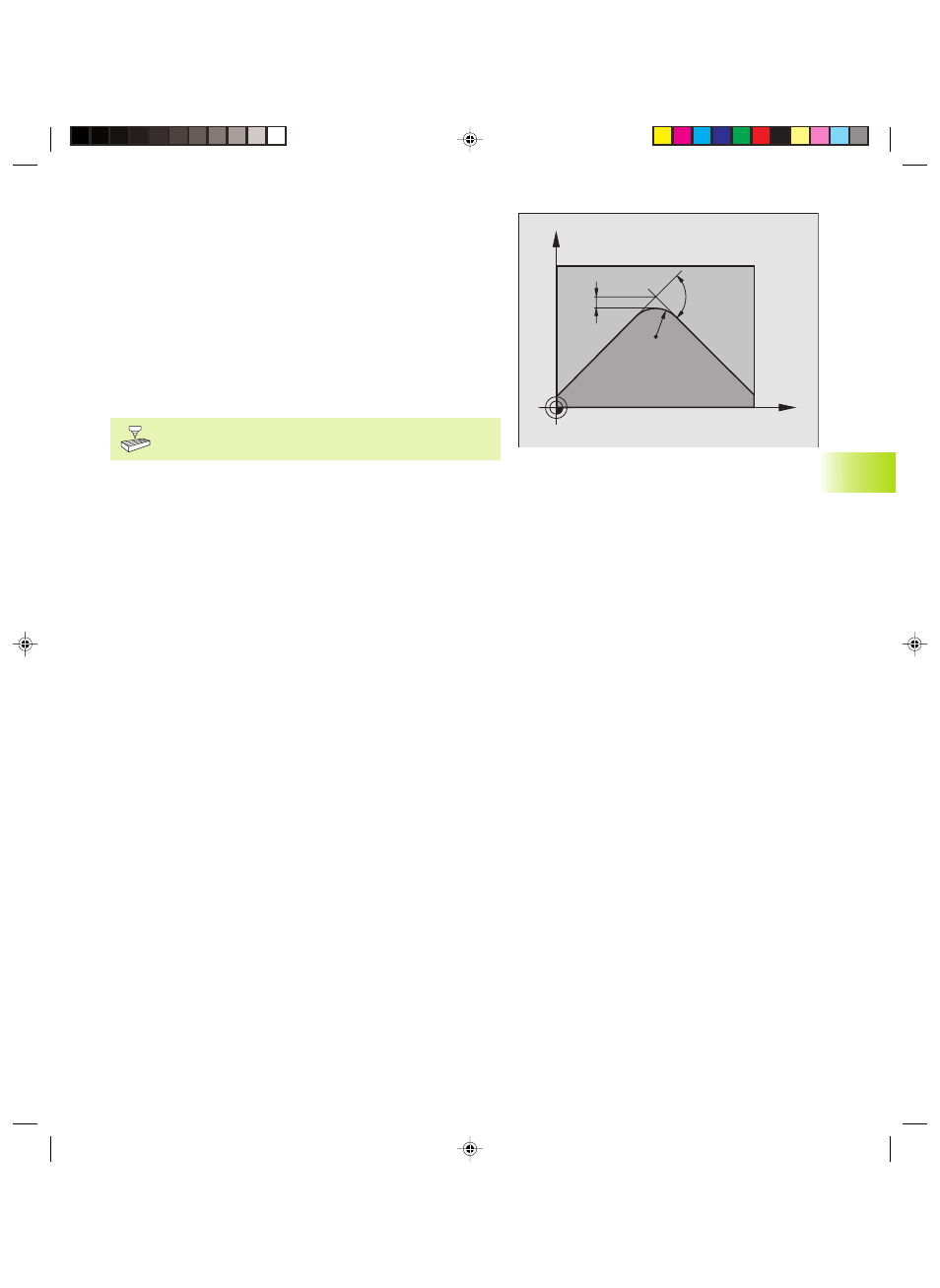

Ecart de contour admissible E
Avec la tolérance T, vous définissez dans quelle mesure le contour
fraisé peut varier du contour programmé. Si vous n'introduisez pas
de tolérance, la TNC calcule la transition de contour de manière à ce
que l'usinage ait lieu suivant l'avance programmée.
Angle limite H
Si vous introduisez un angle limite A, la TNC ne lissera que les
transitions de contour pour lesquelles le changement de sens est
supérieur à l'angle limite programmé. Si vous introduisez l'angle
limite = 0, la TNC effectuera également l'usinage des éléments de
contour tangentiels avec accélération constante. Plage
d'introduction: 0° à 90°
7.4 F
onctions auxiliair
es pour le compor
tement de cont
our
nag
e
X
Y
T
A
R
Hkap7.pm6
28.06.2006, 14:54
125
